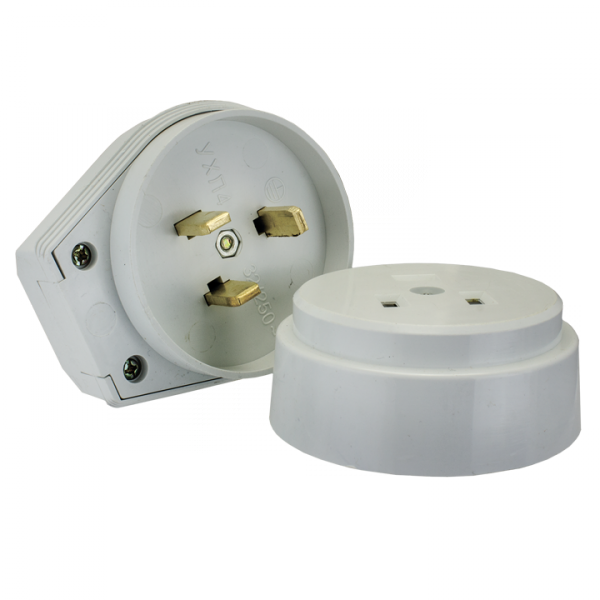

Разъем РШ-ВШ 32А 250В 2P+PE (ОУ) пластиковый бел. EKF PROxima | AS-250-O-01

Разъем РШ-ВШ 32А 250В 2P+PE (ОУ) пластиковый белый от EKF серии PROxima - это надежный однопостовой разъем с заземлением для временного подключения оборудования мощностью до 7 кВт. Подходит для открытой установки в условиях с повышенной влажностью и пылью, где важна безопасность и долговечность.

Назначение и область применения

Разъем РШ-ВШ 32А 250В 2P+PE (ОУ) пластиковый белый предназначен для подключения переносного и передвижного электрооборудования к однофазной сети 230 В, 50 Гц. Используется там, где нужна быстрая и безопасная коммутация: на стройплощадках, в цехах, на объектах с временными энергопотребителями. Применяется с вилками того же типа для питания станков, сварочных аппаратов, насосов, осветительных установок и других устройств до 7 кВт.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 230 В
• Частота: 50 Гц
• Количество контактов: 3 (2 фазы + PE)
• Количество полюсов: 2
• Степень защиты: IP44 (защита от брызг воды и твердых частиц >1 мм)
• Материал корпуса: негорючий ABS-пластик, белый, глянцевый
• Контакты: медные, с защитным покрытием
• Способ подключения: винтовые зажимы
• Способ монтажа: открытая установка
• Габариты: 80×80×50 мм
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, умеренный и холодный климат)
• Не содержит галогенов
• В комплекте: разъем и совместимая вилка
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Разъем РШ-ВШ 32А 250В 2P+PE (ОУ) пластиковый белый совместим с вилками того же типа - РШ-ВШ 32А. Оба элемента комплектуются вместе, что исключает риск несоответствия. Для монтажа используется винтовое крепление к стене или щиту. Кабель зачищается и затягивается винтами внутри корпуса - доступ к клеммам есть после снятия крышки. Инсталляция выполняется без предварительной подготовки основания. Учитывайте посадочные размеры: корпус имеет квадратную форму 80×80 мм, поэтому место крепления должно соответствовать этим габаритам.

Безопасность и стандарты

Разъем соответствует требованиям ГОСТ 12.2.007.0-74, обеспечивающим безопасность при использовании в условиях повышенной опасности. Защита контактов предотвращает случайное прикосновение к токоведущим частям. IP44 позволяет использовать разъем в помещениях с возможностью попадания брызг воды - например, в мастерских, на открытых площадках под навесом. Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании.

Преимущества

• Высокая механическая прочность корпуса из негорючего пластика
• Надежное винтовое соединение - не требует специнструментов, легко обслуживается
• Медные контакты обеспечивают минимальное переходное сопротивление и устойчивость к окислению
• В комплекте с вилкой - гарантия совместимости и отсутствие ошибок при подборе
• Длительная гарантия - 7 лет, что выше среднего для аналогичных решений
• Каждый разъем имеет индивидуальный штрих-код - удобство учета и контроля качества

Ограничения применения

• Не предназначен для постоянной встроенной установки - только для открытой монтажной схемы
• IP44 не обеспечивает защиту от прямого потока воды или погружения - не используйте под дождём или в сырых местах без дополнительного кожуха
• Не работает с сетями 380 В трёхфазного тока - только с однофазной 230 В
• Не рекомендуется применять в агрессивных химических средах - материал не устойчив к растворителям и маслам
• Подключение возможно только через винтовые зажимы - нельзя использовать кабели с опрессованными наконечниками без предварительной проверки совместимости

Примеры использования

• Переносной сварочный аппарат на стройке
• Электроинструмент (дрель, болгарка) на рабочем месте без стационарной розетки
• Освещение на время ремонта в помещении
• Временные насосы для откачки воды
• Оборудование на складах и производственных участках с мобильными потребителями

Практические советы

• Проверьте соответствие сечения кабеля - для 32 А рекомендуется минимум 4 мм2 меди
• При монтаже плотно затягивайте винты, но без усилия - перетягивание повредит резьбу
• Не используйте разъем с поврежденным корпусом или деформированными контактами - даже малые трещины нарушают степень защиты IP44
• При длительной нагрузке близкой к 32 А регулярно контролируйте температуру корпуса - перегрев указывает на плохой контакт
• Храните запасные вилки - они совместимы с другими разъемами серии PROxima, но не всегда с продукцией других брендов
