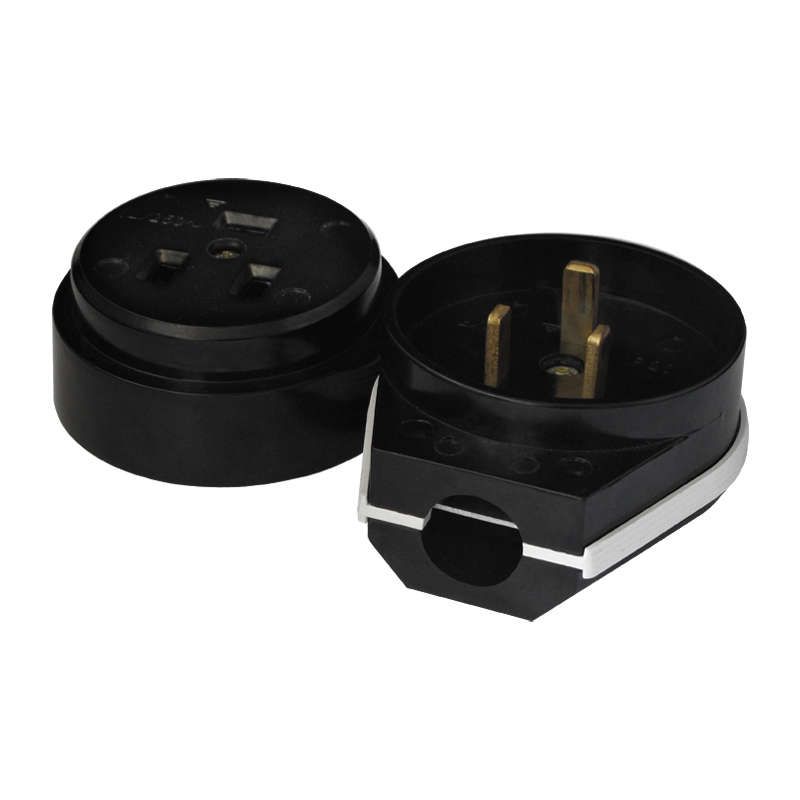

Разъем РШ-ВШ 32А 250В 2Р+РЕ открытой установки черный - 1234 Союз

Разъем штепсельный силовой РШ-ВШ 32А 250В 2P+PE открытой установки черный от бренда Universal предназначен для надежного подключения мощного оборудования с заземлением. Этот разъем используется там, где требуется устойчивый контакт при высоких нагрузках - например, на производстве, в мастерских или на объектах с постоянным использованием электроинструмента.

Назначение и область применения

Разъем штепсельный силовой РШ-ВШ 32А 250В 2P+PE открытой установки черный применяется для временного или постоянного подключения устройств мощностью до 7 кВт. Подходит для сварочных аппаратов, компрессоров, насосов, станков и другого оборудования с двухполюсной сетью и заземляющим контактом. Конструкция рассчитана на открытую установку - то есть монтируется прямо на стену, щит или опорную поверхность без необходимости встраивания в корпус.

Технические характеристики

• Номинальное напряжение: 220 В (максимальная допустимая величина - 250 В)
• Номинальный ток: 32 А
• Количество полюсов: 2 фазы + защитное заземление (2P+PE)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип конструкции: соединительный разъем (штепсельный, с гнездом для вилки)
• Цвет: черный
• Количество постов: 1

Совместимость и монтаж

Разъем штепсельный силовой РШ-ВШ 32А 250В 2P+PE открытой установки черный совместим с любыми вилками стандарта 2P+PE, соответствующими току 32 А. Для монтажа используются два крепежных отверстия на корпусе - достаточно закрепить его саморезами на деревянной, металлической или пластиковой поверхности. Кабель подключается через зажимы внутри корпуса: фаза L, ноль N и земля PE. Убедитесь, что сечение провода не превышает 6 мм2 - иначе он не войдет в клеммы. Не используйте этот разъем в условиях повышенной влажности или запыленности - IP20 не обеспечивает защиту от жидкости.

Безопасность и стандарты

Разъем соответствует требованиям ГОСТ Р 51321.1–2007 для бытовых и аналогичных целей. Наличие заземляющего контакта снижает риск поражения током при пробое изоляции. Однако из-за отсутствия герметизации (IP20) применение вне помещений или в сырых местах недопустимо. Обязательно проверяйте соответствие вилки и разъема - использование вилки большего тока может вызвать перегрев.

Преимущества

• Высокая механическая прочность корпуса - выдерживает частые подключения/отключения
• Четкая цветовая маркировка клемм - упрощает монтаж и диагностику
• Заземляющий контакт выполнен отдельно - повышает безопасность
• Изготовлен из термостойкого пластика - не деформируется при нагреве

Ограничения применения

• Не предназначен для работы во влажных помещениях, на улице или в цехах с брызгами воды - IP20 не защищает от влаги
• Не подходит для подключения оборудования с током выше 32 А - возможен перегрев и выход из строя
• Не имеет автоматического отключения - требует внешней защиты (автоматический выключатель или УЗО)
• Не совместим с вилками других типов (например, 3P+PE или 16 А)

Примеры использования

• Подключение сварочного аппарата в мастерской
• Электроинструмент на строительной площадке (дрели, болгарки, шлифмашины)
• Компрессоры и воздушные насосы в автосервисах
• Оборудование с мощностью до 7 кВт в цехах с жесткими условиями эксплуатации

Практические советы

• Перед монтажом отключите питание и проверьте отсутствие напряжения тестером
• При подключении кабеля затягивайте клеммы равномерно - слабый контакт вызывает нагрев
• Выбирайте кабель с медными жилами сечением 4–6 мм2 - этого хватит для 32 А при нормальной температуре окружающей среды
• Не используйте адаптеры или удлинители с этим разъемом - они нарушают целостность системы безопасности
• Регулярно осматривайте контакты на окисление и следы перегрева - особенно при длительной работе под нагрузкой
