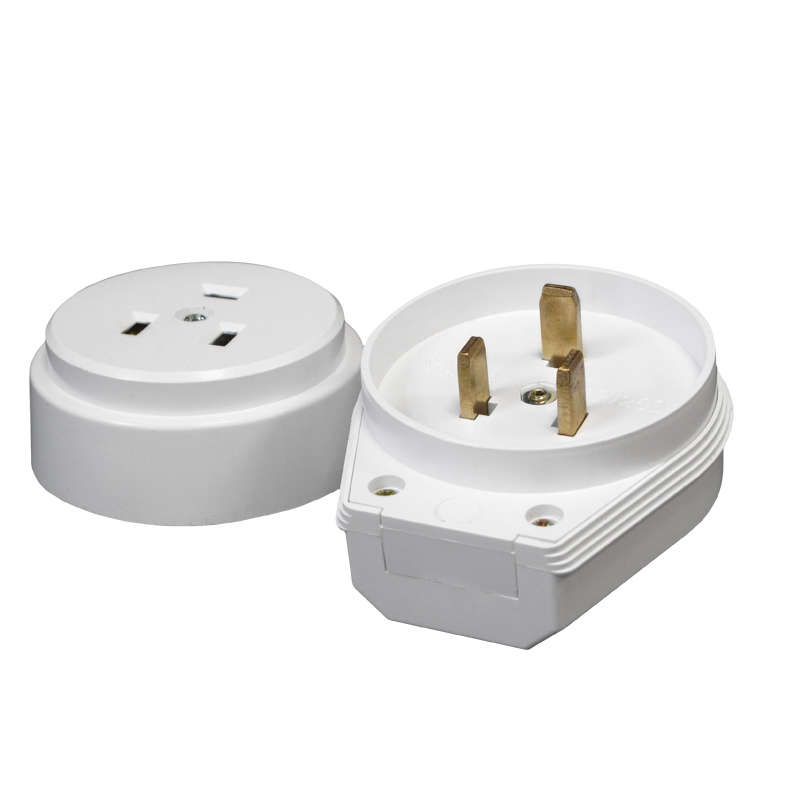

Разъем РШ-ВШ 32А 250В 2Р+РЕ открытой установки белый - 1235 Союз

Разъем штепсельный РШ-ВШ 32А 250В 2P+PE открытой установки белый от бренда Universal - это надежный контактный элемент для подключения мощного оборудования с заземлением. Артикул 1235 предназначен для наружной фиксации на стене и используется там, где требуется безопасное подключение устройств до 32 А.

Назначение и область применения

Разъем штепсельный РШ-ВШ 32А 250В 2P+PE открытой установки белый применяется для временного или постоянного подключения электрооборудования с рабочим напряжением до 220 В и током до 32 А. Подходит для промышленных и бытовых задач: сварочные аппараты, компрессоры, насосы, тепловые пушки, станки с высокой нагрузкой. Открытая установка позволяет легко монтировать разъем на поверхности стены, щите или опоре без необходимости скрытой проводки.

Технические характеристики

• Номинальное напряжение: 220 В (максимальная допустимая величина - 250 В)
• Номинальный ток: 32 А
• Количество полюсов: 2 + PE (два контакта для фазы/нуля и один для заземления)
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Тип конструкции: соединительный разъем, открытой установки
• Количество постов: 1
• Цвет корпуса: белый

Совместимость и монтаж

Разъем штепсельный РШ-ВШ 32А 250В 2P+PE открытой установки белый совместим с соответствующими вилками того же типа - РШ-ВИ 32А. Для монтажа используются два крепежных отверстия на корпусе. Установка выполняется на ровную поверхность с помощью саморезов или дюбелей. Кабель заходит через заднюю часть разъема; жилы подключаются к клеммам: L - фаза, N - ноль, PE - заземление. Обязательно соблюдайте полярность и плотность затяжки клемм. Диаметр входящего кабеля - до 4–6 мм2 (медный многожильный или одножильный).

Безопасность и стандарты

Разъем соответствует требованиям ГОСТ 7398.1-89 для штепсельных соединителей. Наличие заземляющего контакта обеспечивает защиту от поражения током при пробое изоляции. IP20 не предполагает защиту от влаги - применение вне помещений или в сырых зонах запрещено. Не используйте разъем в условиях повышенной вибрации без дополнительной фиксации.

Преимущества

• Простая и проверенная конструкция - долгий срок службы при правильном использовании
• Четкая цветовая и функциональная маркировка клемм упрощает монтаж
• Высокая механическая прочность корпуса из термостойкого пластика
• Поддерживает длительную работу при максимальной нагрузке 32 А

Ограничения применения

• Не предназначена для использования во влажных помещениях, на улице или в местах с риском попадания воды - IP20 недостаточно
• Не подходит для частого подключения/отключения - не имеет механизма фиксации вилки, возможна случайная вытяжка
• Запрещено использовать с током выше 32 А - перегрев и повреждение контактов
• Не рекомендуется для мобильных или перемещаемых систем - требует жесткой фиксации

Примеры использования

• Подключение сварочного аппарата на мастерской
• Электрообогреватель в цеху с постоянным питанием
• Насос для откачки воды в гараже
• Компрессор для воздушного инструмента на производстве

Практические советы

• Перед монтажом убедитесь, что сечение кабеля соответствует току 32 А - минимум 4 мм2 медного провода
• Проверьте соответствие вилки и разъема - только совместимые модели РШ-ВИ и РШ-ВШ
• При установке на металлическую поверхность обязательно выполните дополнительное заземление корпуса
• Не закрывайте разъем крышками или коробами - он не рассчитан на герметичность
• Регулярно осматривайте контакты на нагрев и окисление - особенно при длительной работе на максимуме
