Разъем SACC-M12FS-4CON-PG 9-SH | 1515170 Phoenix Contact

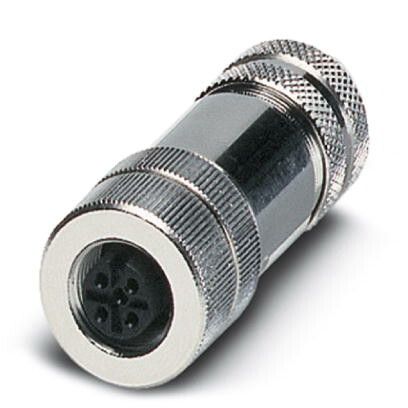

Разъем SACC-M12FS-4CON-PG 9-SH от Phoenix Contact - это защищённый соединитель с четырьмя контактами и резьбовым вводом PG 9, предназначенный для надёжного подключения проводов в условиях повышенной запылённости, влаги и механических нагрузок. Применяется в автоматизации, промышленном оборудовании и на транспорте.

Назначение и область применения

Разъем SACC-M12FS-4CON-PG 9-SH используется для создания прочного и герметичного соединения между кабелями и устройствами в жестких условиях эксплуатации. Подходит для подключения датчиков, исполнительных механизмов, маломощных приводов и других компонентов, требующих защиты от внешних воздействий. Часто встречается на станках, конвейерах, в системах управления технологическими процессами и на мобильной технике.

Технические характеристики

• Тип разъёма: M12, круглый, с винтовой фиксацией
• Число контактов: 4
• Тип ввода: PG 9 - резьбовой ввод для кабелей с наружным диаметром до 10 мм
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Материал корпуса: термопластик, устойчивый к химическим веществам и перепадам температур
• Крепление: винтовое, обеспечивает плотную посадку и предотвращает самопроизвольное раскручивание

Совместимость и монтаж

Разъем SACC-M12FS-4CON-PG 9-SH совместим с кабелями, оснащёнными соответствующими M12-разъёмами типа A (для сигналов и питания). Для установки требуется подготовить отверстие в панели диаметром около 18–20 мм. Кабель вставляется через резьбовой ввод PG 9, который затем затягивается гайкой - это создаёт герметичный и механически устойчивый зажим. Убедитесь, что наружный диаметр кабеля не превышает 10 мм, иначе герметизация будет нарушена. Разъем не предназначен для частых подключений/отключений - он рассчитан на постоянную установку.

Безопасность и стандарты

Разъем SACC-M12FS-4CON-PG 9-SH соответствует требованиям IEC 61076-2-101 для M12-соединителей и имеет сертификацию по степени защиты IP67. Произведён в соответствии с европейскими нормами безопасности для промышленного оборудования.

Преимущества

• Высокая степень защиты IP67 позволяет использовать разъем в сырых, пыльных и агрессивных средах
• Удобный винтовой ввод PG 9 обеспечивает надёжную фиксацию кабеля без необходимости в специальных зажимах
• Корпус из прочного термопластика выдерживает удары, вибрации и широкий температурный диапазон
• Форм-фактор стандарта M12 гарантирует совместимость с большинством промышленных устройств

Ограничения применения

• Не предназначен для высокочастотных передач (например, Ethernet) - только для сигнальных цепей и низковольтного питания
• Запрещено применять в средах с постоянным погружением в жидкости - IP67 допускает лишь временное воздействие воды
• Не рекомендуется для частого демонтажа: многократные подключения снижают срок службы уплотнений
• Подходит только для кабелей с наружным диаметром до 10 мм; более толстые кабели не войдут в ввод PG 9

Примеры использования

• Подключение датчиков положения на конвейерной линии
• Соединение клапанов и пневматических цилиндров в системах автоматического контроля
• Интеграция в оборудование пищевой и фармацевтической промышленности, где важна чистота и влагозащита
• Электроснабжение и управление моторами на мобильной технике (агрегаты, тележки, роботы)

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля вводу PG 9 - используйте штангенциркуль
• Затягивайте гайку ввода равномерно, чтобы не повредить уплотнение; переусердствовать нельзя
• При использовании в агрессивной среде регулярно осматривайте корпус и уплотнители на предмет трещин и деформаций
• Для замены разъема SACC-M12FS-4CON-PG 9-SH от Phoenix Contact убедитесь, что новый аналог также имеет тип M12 с 4 контактами и ввод PG 9 - другие варианты не будут совместимы
