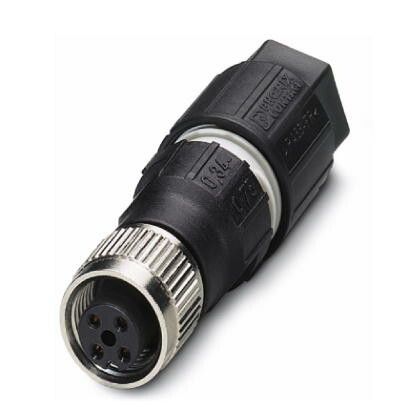

Соединитель для датчика/исполнительного устройства SACC-M12FS-4QO-0,75-M | 1641772 Phoenix Contact

Соединитель для датчика/исполнительного устройства SACC-M12FS-4QO-0.75-M от Phoenix Contact предназначен для надёжного подключения проводов к датчикам и исполнительным устройствам в условиях промышленной среды. Артикул 1641772 обеспечивает компактное и защищённое соединение с четырьмя контактами, рассчитанными на сечение 0,75 мм2.

Назначение и область применения

Соединитель для датчика/исполнительного устройства SACC-M12FS-4QO-0.75-M используется для подключения проводов к датчикам, клапанам, реле и другим маломощным исполнительным устройствам. Применяется в автоматизированных системах управления, на конвейерах, в робототехнике и на станках, где требуется быстрый и надёжный монтаж без пайки.

Технические характеристики

• Тип разъёма: M12, круглый, с винтовым зажимом
• Число контактов: 4
• Сечение провода: до 0,75 мм2
• Материал корпуса: термопластик, устойчивый к механическим нагрузкам
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Рабочее напряжение: до 250 В переменного тока
• Рабочий ток: до 8 А на контакт
• Температурный диапазон: от –25 C до +85 C

Совместимость и монтаж

Соединитель для датчика/исполнительного устройства SACC-M12FS-4QO-0.75-M совместим с кабелями и шнурами, оснащёнными M12-разъёмами стандарта IEC 61076-2-101. Монтаж осуществляется путём ввода проводов через заднюю крышку и фиксации винтовыми зажимами. Для установки необходим доступ к торцу кабеля - разъём не требует специальных инструментов, кроме отвертки для затяжки винтов. Установка возможна на панель, трубу или прямо на оборудование с посадочным диаметром 12 мм.

Безопасность и стандарты

Соединитель соответствует международному стандарту IEC 61076-2-101 для M12-разъёмов. Сертифицирован для работы в промышленной среде с высокой степенью запылённости и влажности. Соответствует требованиям RoHS по ограничению опасных веществ.

Преимущества

• Герметичная конструкция IP67 исключает попадание влаги и пыли внутрь разъёма
• Фиксация проводов винтовыми зажимами позволяет легко заменить кабели без пайки
• Устойчив к вибрациям и ударным нагрузкам - подходит для мобильного оборудования
• Компактный размер снижает потребность в свободном пространстве вокруг точки подключения

Ограничения применения

• Не предназначена для подключения проводов сечением более 0,75 мм2 - перегрузка вызывает нагрев и выход из строя
• Не рекомендовано использование в средах с постоянным погружением в жидкости - IP67 допускает лишь временное воздействие воды
• Не поддерживает передачу сигналов Ethernet или высокочастотных данных - только силовые и дискретные сигналы

Примеры использования

• Подключение датчика положения на ленточном конвейере
• Запитка пневматического клапана в цепи управления станком
• Присоединение энкодера к сервоприводу в робототехническом модуле
• Обвязка соленоидных клапанов в системе гидравлики

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 0,3–0,75 мм2
• Затягивайте винты равномерно, чтобы не повредить изоляцию жил
• Избегайте перегибов кабеля близко к разъёму - радиус изгиба должен быть не менее 5× диаметра кабеля
• При использовании в агрессивной среде регулярно проверяйте целостность уплотнений и состояние винтовых зажимов
• SACC-M12FS-4QO-0.75-M от Phoenix Contact - один из самых распространённых решений для точечных подключений; всегда имейте запасные экземпляры в ремонтной службе
