Разъем SACC-M12MS-5CON-PG 9-SH | 1694266 Phoenix Contact

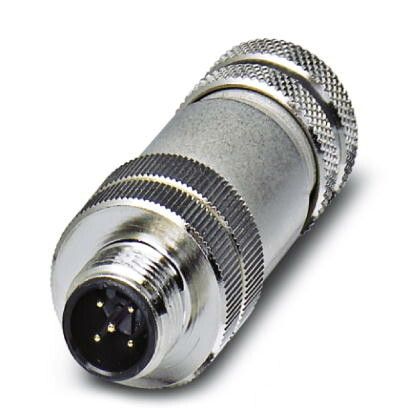

Разъем SACC-M12MS-5CON-PG 9-SH от Phoenix Contact - это защищённый соединитель с M12-разъёмом на 5 контактов и резьбовым вводом PG 9, предназначенный для надёжного подключения кабелей в условиях повышенной запылённости, влаги и механических нагрузок. Подходит для промышленной автоматизации, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Разъем SACC-M12MS-5CON-PG 9-SH используется для подключения сигнальных и силовых кабелей в жёстких промышленных средах. Он обеспечивает герметичное соединение между оборудованием и кабельными линиями, предотвращая попадание пыли, влаги и других загрязнений внутрь системы. Применяется в системах управления, на конвейерах, в робототехнике, на станках с ЧПУ и в других местах, где требуется высокая степень защиты.

Технические характеристики

• Тип разъёма: M12, 5-контактный, мужской (штыревой)
• Тип ввода: резьбовой, PG 9 - совместим с кабелями наружным диаметром до 11–13 мм
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду
• Материал корпуса: термопластик, устойчивый к химическим веществам и перепадам температур
• Количество контактов: 5
• Фиксация: винтовая зажимная гайка для надёжного крепления

Совместимость и монтаж

Разъем SACC-M12MS-5CON-PG 9-SH предназначен для установки в панели или корпус оборудования через отверстие диаметром около 12–13 мм. Для монтажа необходимо просверлить отверстие соответствующего размера, вставить разъём и закрутить фиксирующую гайку с обратной стороны. Кабель должен иметь подходящий наружный диаметр - оптимально 11–13 мм, чтобы плотно входил в резьбовой ввод PG 9. Убедитесь, что кабель имеет экранированную изоляцию, если работаете с чувствительными сигналами.

Безопасность и стандарты

Разъем SACC-M12MS-5CON-PG 9-SH соответствует требованиям стандарта IEC 61076-2-101 для круглых промышленных разъёмов. Сертифицирован для работы в соответствии с нормами безопасности EN 60529 (защита IP67). Материалы корпуса не поддерживают горение и соответствуют RoHS.

Преимущества

• Высокая степень защиты IP67 позволяет использовать разъем в сырых, пыльных и агрессивных средах
• Надёжная фиксация кабеля благодаря резьбовому вводу PG 9 снижает риск выдергивания и повреждения
• Изготовлен из прочного термопластика - устойчив к ударным нагрузкам и химическому воздействию
• Простая установка и замена - не требует специнструментов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное погружение до 30 минут
• Не рекомендован для использования в средах с высокими уровнями радиочастотных помех без дополнительного экранирования кабеля
• Подходит только для кабелей с наружным диаметром 11–13 мм; более толстые или тонкие кабели не будут герметично закреплены
• Не является разъёмом питания высокой мощности - рассчитан на слаботочные цепи и сигналы

Примеры использования

• Подключение датчиков давления на пищевом производстве
• Соединение энкодеров на конвейерных линиях
• Присоединение пневматических клапанов в автомобильной сборке
• Кабельный выход для контроллеров PLC в цехах с частой мойкой оборудования

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и ввода PG 9 - некорректный размер нарушит герметичность
• Затягивайте фиксирующую гайку равномерно, не переусердствуя - это предотвратит трещины в пластиковом корпусе
• Для длительной эксплуатации используйте кабели с качественной изоляцией и экраном, особенно при работе рядом с частотниками
• При необходимости замены - отключите питание, снимите старый кабель, осмотрите контактную группу на окисление и установите новый разъем SACC-M12MS-5CON-PG 9-SH
• Храните резервные разъёмы Phoenix Contact в сухом месте - даже при хорошей защите они могут повредиться при механическом воздействии
