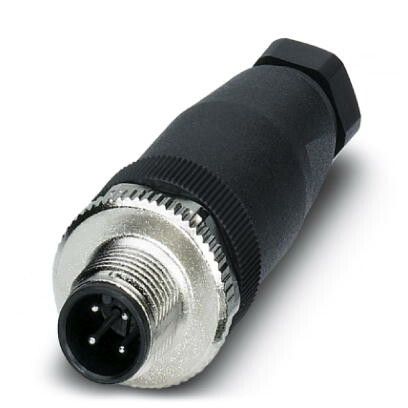

Разъем SACC-M12MS-4CON-PG 7-M | 1662528 Phoenix Contact

Разъем SACC-M12MS-4CON-PG 7-M от Phoenix Contact - это надежный соединитель для передачи сигнала и питания в условиях повышенной запыленности и влажности. Подходит для промышленного оборудования, где важна устойчивость к механическим воздействиям и частому обслуживанию.

Назначение и область применения

Разъем SACC-M12MS-4CON-PG 7-M предназначен для подключения четырехпроводных кабелей к устройствам автоматизации: датчикам, исполнительным механизмам, контроллерам. Применяется на производственных линиях, в системах управления транспортом, на станках с жесткими требованиями к защите корпуса. Устанавливается там, где требуется быстрый и безопасный монтаж без инструментов.

Технические характеристики

• Тип разъема: M12, мужской (штыревой), 4 контакта
• Тип кабельного ввода: PG 7 - совместим с кабелями внешним диаметром до 9 мм
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Материал корпуса: термопластик, устойчивый к химическим веществам и перепадам температур
• Количество контактов: 4 шт. - предназначены для передачи сигналов или маломощного питания

Совместимость и монтаж

Разъем SACC-M12MS-4CON-PG 7-M совместим с любыми женскими M12-разъемами стандарта IEC 61076-2-101. Для установки используется кабель с подходящим наружным диаметром (до 9 мм) и фиксируется через зажим PG 7. Монтаж выполняется вручную: достаточно вставить кабель и затянуть гайку до упора. Нет необходимости в пайке или сверлении. Герметизация обеспечивается внутренней резиновой прокладкой.

Безопасность и стандарты

Разъем соответствует международному стандарту IEC 61076-2-101 для круглых соединителей M12. Сертифицирован для работы в промышленной среде согласно EN 60529 (защита IP67). Не содержит опасных материалов в соответствии с RoHS.

Преимущества

• Высокая степень защиты IP67 позволяет использовать разъем в сырых, пыльных и агрессивных средах
• Удобная фиксация кабеля через PG 7 исключает провисание и случайное выдергивание
• Конструкция рассчитана на многократные циклы подключения/отключения без потери герметичности
• Изготовлен из прочного термопластика - устойчив к ударным нагрузкам и вибрациям

Ограничения применения

• Не предназначен для высоких напряжений - работает только с низковольтными цепями (обычно до 250 В)
• PG 7 не поддерживает кабели с диаметром более 9 мм - при использовании крупногабаритных проводов потребуется другой тип ввода
• Четыре контакта недостаточно для передачи мощных сигналов или Ethernet - для сетевых решений нужен M12 с 8 или 12 контактами

Примеры использования

• Подключение датчиков положения на конвейерной ленте
• Соединение энкодеров с PLC в пищевой промышленности
• Фиксированные точки подключения пневматических клапанов в цехах с мойкой оборудования
• Замена старых разъемов в модернизируемых автоматах сборки

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен входить в диапазон 5–9 мм для надежной фиксации PG 7
• При установке в металлический щит используйте соответствующую резьбовую муфту - разъем имеет метрическую резьбу M12x1
• Не применяйте силовые инструменты при затяжке - перегрузка может повредить резьбу или уплотнение
• При замене убедитесь, что новый разъем SACC-M12MS-4CON-PG 7-M от Phoenix Contact имеет тот же номер артикула 1662528 - отличаются только цвета или комплектация, но не функционал
