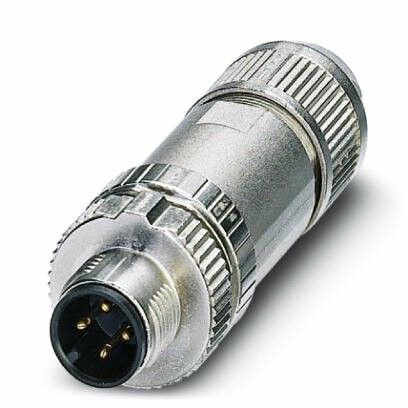

Разъем SACC-M12MS-4PL SH | 1424666 Phoenix Contact

Разъем SACC-M12MS-4PL SH от Phoenix Contact - это четырехконтактный соединитель M12 с мужским штыревым контактом, предназначенный для надежного подключения сигналов и питания в условиях промышленной среды. Артикул 1424666 обеспечивает устойчивую работу в системах автоматизации, где важна защита от влаги, пыли и механических воздействий.

Назначение и область применения

Разъем SACC-M12MS-4PL SH используется для подключения устройств с интерфейсом M12, таких как датчики, исполнительные механизмы, контроллеры и модули ввода/вывода. Применяется на производстве - например, на конвейерах, роботизированных станциях, пищевых линиях и в машиностроении. Подходит для постоянной эксплуатации в местах с высокой вибрацией и частыми циклами подключения/отключения.

Технические характеристики

• Тип разъема: мужской (штыревой), M12
• Число контактов: 4
• Форм-фактор: круглый, с винтовым зажимом
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 метра)
• Материал корпуса: термопластичный полиамид
• Максимальное рабочее напряжение: 250 В переменного тока
• Номинальный ток: 4 А на контакт
• Условия эксплуатации: температура от –25 C до +85 C

Совместимость и монтаж

Разъем SACC-M12MS-4PL SH совместим с любыми женскими M12-разъемами стандарта IEC 61076-2-101. Для установки требуется предварительно подготовленный кабель с зачищенными жилами. Каждый контакт фиксируется винтовым зажимом - достаточно затянуть отверткой моментом около 0,5 Нм. Диаметр посадочного отверстия для кабеля - 6–9 мм. Установка возможна в панели или на поверхность через резьбовое крепление M12x1.

Безопасность и стандарты

Разъем соответствует международному стандарту IEC 61076-2-101 и имеет сертификат UL. Конструкция исключает случайную расстыковку даже при нагрузках и вибрациях. Материалы корпуса не поддерживают горение и соответствуют требованиям RoHS.

Преимущества

• Высокая степень защиты IP67 позволяет использовать разъем в сырых, запыленных и моющихся средах
• Надежное винтовое крепление проводов снижает риск ослабления контактов при длительной эксплуатации
• Ударопрочный корпус из полиамида выдерживает механические нагрузки и химическое воздействие масел и смазок
• Цилиндрическая форма и компактные габариты позволяют легко размещать разъем в ограниченном пространстве

Ограничения применения

Не предназначен для работы в условиях постоянного погружения под воду или при давлении выше атмосферного. Не рекомендован для передачи мощных токов свыше 4 А на контакт - перегрузка вызывает нагрев и повреждение контактов. Также не следует применять в средах с агрессивными растворителями (например, ацетоном, бензолом), которые могут деформировать пластиковый корпус.

Примеры использования

• Подключение датчиков положения на автоматических линиях
• Соединение энкодеров с контроллерами PLC
• Запитка маломощных пневматических клапанов
• Интеграция в системы мойки оборудования (CIP/SIP)

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - слишком толстый кабель не войдет в уплотнение, слишком тонкий - будет болтаться и нарушит герметичность
• При использовании в вибрирующих зонах используйте дополнительную фиксацию кабеля (хомутик или кабельный ввод)
• Не допускайте попадания воды внутрь разъема во время подключения - всегда отключайте питание и закрывайте открытые контакты
• Артикул 1424666 - это именно мужской разъем; для сборки цепи вам потребуется соответствующий женский аналог (SACC-M12FS-4PL)
