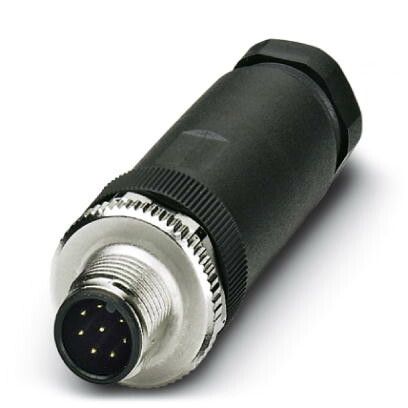

Разъем SACC-M12MS-8CON-PG9-M | 1513334 Phoenix Contact

Разъем SACC-M12MS-8CON-PG9-M от Phoenix Contact - это надежный прямой соединитель с M12-разъёмом на 8 контактов и резьбой PG9 для фиксации кабеля. Подходит для установки в панели управления, где важна устойчивость к механическим нагрузкам и герметичность.

Назначение и область применения

Разъем SACC-M12MS-8CON-PG9-M предназначен для подключения кабелей к оборудованию с M12-разъёмом типа Male (штыревым). Он используется там, где требуется прочная и защищённая точка входа кабеля - например, в автоматизированных системах, промышленных контроллерах, датчиках, исполнительных механизмах.

Технические характеристики

• Тип разъёма: M12, 8-контактный, штыревой (Male)
• Тип корпуса: Прямой, с резьбовым зажимом PG9
• Защита IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра
• Максимальный внешний диаметр кабеля: до 10 мм (для зажима PG9)
• Материал корпуса: термопластик, устойчивый к химическим воздействиям
• Рабочий температурный диапазон: от –25 C до +85 C

Совместимость и монтаж

Разъем SACC-M12MS-8CON-PG9-M совместим с любыми M12-кабелями с штыревым разъёмом 8-pin. Для монтажа необходимо:

• Заготовить отверстие в панели диаметром около 12–13 мм (по размеру резьбы M12)
• Протянуть кабель через резьбу PG9 - она обеспечивает плотную фиксацию и предотвращает выдергивание
• Завинтить корпус в панель до упора; не требует дополнительного крепления

Не используйте этот разъем для подключения кабелей с внешним диаметром менее 5 мм - он не будет надёжно зажат.

Безопасность и стандарты

Разъем соответствует требованиям IEC 61076-2-101 для M12-соединителей и имеет степень защиты IP67, что гарантирует безопасную работу в условиях повышенной влажности, запылённости и агрессивной среды.

Преимущества

• Удобная фиксация кабеля без необходимости сверления дополнительных отверстий
• Высокая механическая прочность корпуса
• Герметичность позволяет применять в сырых и грязных помещениях
• Стандартный M12-разъём обеспечивает широкую совместимость с промышленным оборудованием

Ограничения применения

• Не предназначена для частых подключений/отключений - это не гнездовой разъём, а фиксированная точка входа
• Не подходит для высокочастотных сигналов (например, Ethernet) - только для питания и дискретных сигналов
• PG9-зажим не работает с кабелями толще 10 мм или жесткими бронированными проводами

Примеры использования

• Подключение датчиков давления к панели управления на конвейере
• Фиксация кабеля от серводвигателя в металлическом щите
• Вход кабеля в корпус PLC в цехе с мойкой оборудования

Практические советы

• Перед монтажом проверьте внешний диаметр вашего кабеля - он должен быть между 5 и 10 мм для надёжного зажима PG9
• Используйте разъем SACC-M12MS-8CON-PG9-M только как точку входа, а не как переключаемый интерфейс
• При сборке щита учитывайте, что разъем выступает на 20–25 мм за плоскость панели - это влияет на компоновку
• Артикул 1513334 - это именно тот вариант, который нужен, если вам нужен прямой M12-разъём с PG9, а не угловой или с другим типом кабельного ввода
