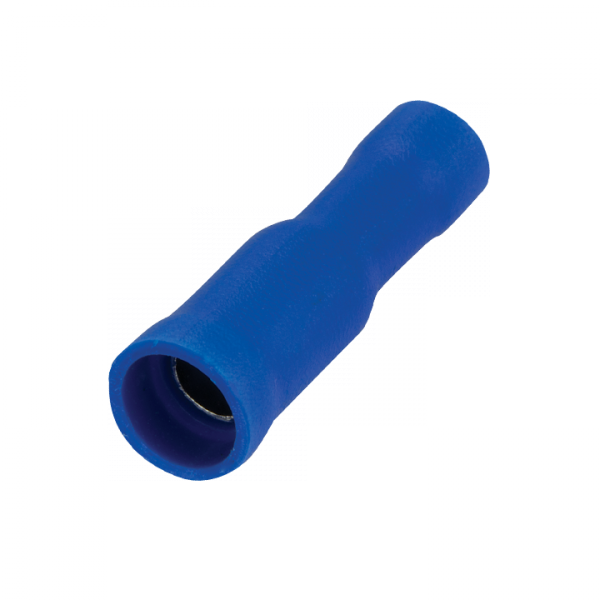

Разъем-штекер РшИм 2-5-4 (100шт.) EKF PROxima | rhim-2-5-4

Разъем-штекер РшИм 2-5-4 (100 штук) от EKF - это изолированная гильза для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2. Благодаря латунному контакту с лужением и прочной ПВХ-изоляцией, этот разъем обеспечивает надежное и долговечное соединение при опрессовке, особенно в условиях переменного напряжения до 380 В. Продукт из серии PROxima рассчитан на промышленную и распределительную электромонтажную практику.

Назначение и область применения

Разъем-штекер РшИм 2-5-4 (100 штук) предназначен для создания качественного окончания на многожильных медных проводах перед подключением к винтовым клеммникам, автоматическим выключателям, контактным площадкам и другим устройствам. Он предотвращает выпадение жил, снижает риск перегрева и повышает надежность соединения. Подходит для использования в щитах, пультах управления, станках, конвейерах и других системах, где требуется частая сборка/разборка или высокая механическая нагрузка на провод.

Технические характеристики

• Тип изделия: разъем штекерный, изолированный
• Сечение провода: 1,5–2,5 кв.мм
• Диаметр контакта: 4 мм
• Наружный диаметр: 4 мм
• Внутренний диаметр: 2,3 мм
• Максимальный ток: 15 А
• Номинальное напряжение: 380 В
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Диапазон рабочих температур: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Исполнение: гильза
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Разъем-штекер РшИм 2-5-4 (100 штук) совместим с любыми винтовыми клеммами, имеющими зажим под 4-мм штырь. Для установки используется пресс-клещи с матрицей для гильз 4 мм. Убедитесь, что инструмент правильно отрегулирован - недостаточно сильное давление приведёт к плохому контакту, слишком большое - к деформации изоляции. После опрессовки проверьте прочность фиксации: попробуйте слегка потянуть за провод - он не должен выскакивать из гильзы. Гильза не предназначена для пайки или скручивания.

Безопасность и стандарты

Разъем-штекер РшИм 2-5-4 (100 штук) соответствует требованиям к безопасности для электроустановок до 1000 В. Лужение контакта препятствует окислению и увеличивает срок службы соединения. Изоляция из ПВХ устойчива к воздействию масла, бензина и большинства бытовых химикатов. Температурный диапазон позволяет использовать изделие в холодных помещениях и нагретых корпусах оборудования.

Преимущества

• Электролитическое лужение контакта исключает образование оксидов, продлевая срок службы соединения
• ПВХ-изоляция плотно прилегает к проводу, не сползает после опрессовки
• Синий цвет легко идентифицируется в щите, ускоряет поиск нужного соединения
• Высокая механическая прочность гильзы снижает риск повреждения при вибрации
• Удобная упаковка - 100 штук в одной картонной коробке, экономична для крупных проектов

Ограничения применения

Разъем-штекер РшИм 2-5-4 (100 штук) нельзя применять для одножильных проводов - они не обеспечивают достаточного контакта с гильзой. Также не рекомендуется использовать его в цепях постоянного тока выше 15 А или при напряжении свыше 380 В. Нельзя монтировать в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не предназначена для длительного контакта с жидкостью. Не применяйте для алюминиевых проводов - материал контакта несовместим с алюминием.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Формирование выходов от частотных преобразователей к двигателям
• Создание быстросъёмных соединений на пультах управления станков
• Завершение проводов в светильниках и промышленных осветительных устройствах
• Монтаж в системах автоматизации с частыми обслуживаниями

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция мешает плотному контакту
• Не используйте плоскогубцы вместо пресс-клещей - результат будет нестабильным
• Проверяйте соответствие сечения провода: 1,5 мм2 - минимальное, 2,5 мм2 - максимальное; использование вне этого диапазона опасно
• При работе в условиях повышенной влажности дополнительно герметизируйте место соединения термоусадкой
• Храните запас в сухом помещении - даже с лужением, длительное воздействие влаги может вызвать коррозию
