Разъем-штекер РшИм OptiKit S-Shm-PVC-2-5-4(100шт) | 278078 КЭАЗ

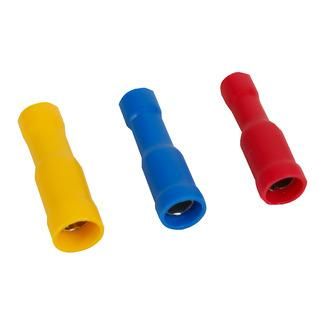

Разъем-штекер РшИм OptiKit S-Shm-PVC-2-5-4 (100шт) КЭАЗ предназначен для надежного оконцевания проводов сечением 1,5–2,5 мм2 и создания быстросъёмного соединения типа «мама». Применяется в силовой и управляемой электронике на объектах с напряжением до 400 В. Бренд КЭAZ и серия OptiKit обеспечивают совместимость с другими элементами этой линейки.

Назначение и область применения

Разъем-штекер РшИм OptiKit S-Shm-PVC-2-5-4 (100шт) КЭАЗ используется для оконцевания одножильных и многожильных медных проводов, чтобы обеспечить прочное и безопасное соединение с гнездовым контактным элементом. Подходит для сборки распределительных щитов, пультов управления, автоматических систем и оборудования, где требуется частое подключение/отключение - например, на станках, конвейерах, испытательных стендах.

Технические характеристики

• Номинальное поперечное сечение провода: 1,5 – 2,5 мм2
• Номинальное напряжение: 400 В
• Размер штекера: 4 мм - соответствует стандартному шагу гнёзд
• Материал контактов: латунь - устойчив к коррозии, высокая проводимость
• Материал изоляции: поливинилхлорид (ПВХ) - термостойкий, механически прочный
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобной идентификации
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях
• Исполнение: гильза - опрессовывается на жилу, не требует пайки
• Упаковка: 100 штук в комплекте

Совместимость и монтаж

Разъем-штекер РшИм OptiKit S-Shm-PVC-2-5-4 (100шт) КЭАЗ совместим с гнёздами серии РпвИм и РпИп, которые также входят в семейство OptiKit. Для установки используйте специальный пресс-клещи с матрицей для гильз 4 мм. Опрессовка выполняется **поверх** изолирующей манжеты - так достигается герметичность и исключается риск повреждения изоляции. Убедитесь, что зачищенная жила полностью помещена внутрь гильзы перед опрессовкой. Нельзя использовать с проводами меньшим сечением - возможна потеря контакта; большего - перегрузка и деформация.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и DIN 46228. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленном соединении. Цвет изоляции (синий) соответствует принятому стандарту для фазных проводов в сетях до 1000 В. Соответствие нормам позволяет применять изделие в промышленных и коммунальных объектах.

Преимущества

• Высокая долговечность благодаря латунным контактам и качественному ПВХ
• Стандартный размер 4 мм - легко найти совместимые гнёзда в любой партии OptiKit
• Не требует пайки - экономит время при массовом монтаже
• Защита от выскальзывания жилы после опрессовки
• Синяя изоляция снижает вероятность путаницы при сборке многофазных цепей

Ограничения применения

• Не для проводов сечением менее 1,5 мм2 - недостаточная площадь контакта
• Не рекомендован для работы в средах с постоянными химическими воздействиями - ПВХ чувствителен к растворителям
• Запрещено использование в условиях повышенной вибрации без дополнительной фixации - возможно самопроизвольное отсоединение
• Не является IP-защитным устройством - не рассчитан на работу во влажных помещениях без корпуса

Примеры использования

• Подключение датчиков и исполнительных механизмов в пультах управления станков
• Сборка модульных щитов с быстросменными блоками защиты
• Обвязка освещения и сигнализации в холодильных камерах (при условии размещения внутри закрытого корпуса)
• Тестовые системы, где часто меняются нагрузки и провода

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - лучше выбрать минимальное значение в допуске (1,5 мм2), если есть возможность
• Используйте клещи с регулируемым усилием - переобжим может треснуть гильзу
• Храните в сухом месте - даже ПВХ со временем теряет эластичность при длительном воздействии влаги
• При использовании в составе OptiKit - все разъемы одной серии должны иметь одинаковый цвет изоляции для унификации
• На каждый разъем можно нанести метку - особенно важно при работе с несколькими цепями одного уровня напряжения
