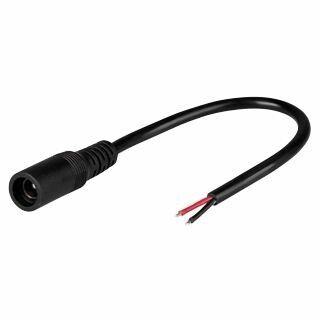

Разъем выводной DC-2pin-L150mm-X1F (MAMA) | 022356 Arlight

Разъем выводной DC-2pin L150мм X1F (MAMA) от Arlight - это надежный соединитель для одноцветных светодиодных лент, обеспечивающий устойчивый контакт с минимальными потерями напряжения. Артикул 022356 предназначен для быстрого монтажа между отрезками ленты, особенно там, где требуется гибкость и компактность.

Назначение и область применения

Разъем выводной DC-2pin L150мм X1F (MAMA) используется для соединения двух участков одноцветной светодиодной ленты без пайки. Подходит для установки в системах освещения, где нужна модульная сборка: потолочные светильники, подсветка мебели, рекламные щиты, декоративные элементы интерьеров и фасадов. Применяется там, где невозможно или неудобно использовать паяные соединения.

Технические характеристики

• Тип разъема: MAMA (гнездовой, женский)
• Количество контактов: 2 pin (DC + / DC –)
• Длина провода: 150 мм
• Сечение провода: 20 AWG (~0,5 мм2)
• Размер гнезда: 2.1 × 5.5 мм (стандартный для LED-лент)
• Максимальный ток: 3 А
• Степень защиты: IP33 - защита от капель воды под углом до 60° и твердых частиц >2,5 мм
• Оболочка: ПВХ-компаунд, твердость 50 Shore A
• Температурный режим: до +80 C
• Огнестойкость: VW-1 (самозагасание при воздействии пламени)
• Сертификация: соответствует UL2464

Совместимость и монтаж

Разъем совместим с любыми светодиодными лентами, имеющими стандартный 2.1×5.5 мм разъем на конце. Для подключения необходимо:

• Зачистить изоляцию с концов ленты (длина ~5–7 мм)
• Вставить провода в клеммы разъема (плюс/минус согласно маркировке)
• Закрепить провода зажимами внутри корпуса
• Вставить разъем в соответствующий мужской разъем на второй ленте

Не требует пайки, но перед использованием проверьте полярность - неверное подключение повредит ленту. Убедитесь, что внешний диаметр входного разъема ленты точно соответствует 5.5 мм - расхождение даже на 0.2 мм снижает надежность контакта.

Безопасность и стандарты

Изоляция выполнена из ПВХ-компаунда с классом огнестойкости VW-1, что обеспечивает самозагасание при возгорании. Соответствие UL2464 гарантирует соответствие требованиям безопасности для внутренней проводки в США и Европе. Защита IP33 позволяет применять разъем в помещениях с возможным попаданием брызг - например, на кухне, в ванной или под навесом. Не предназначен для постоянного контакта с водой или высокой влажностью.

Преимущества

• Ускоряет монтаж - заменяет пайку, экономит время
• Гибкий провод длиной 150 мм позволяет легко вывести разъем в удобное место
• Надежный контакт благодаря плотному прилеганию к стандартному разъему 2.1×5.5 мм
• Высокая термостойкость (до 80 C) предотвращает деформацию при нагреве ленты
• Соответствие UL2464 и VW-1 повышает безопасность при длительной работе

Ограничения применения

• Не подходит для многократных подключений/отключений - механическая прочность разъема рассчитана на одноразовый или редко используемый монтаж
• IP33 недостаточен для уличного использования, открытых площадок или мест с частым мытьем
• Максимальный ток 3 А - не рекомендуется для лент мощнее 36 Вт при 12 В или 72 Вт при 24 В
• Не совместим с RGB-лентами - только для одноцветных (DC 2-pin)
• Провод жесткий, не предназначен для частого изгиба - не стоит использовать в движущихся механизмах

Примеры использования

• Подключение отрезка ленты к блоку питания через удлинитель
• Соединение двух секций ленты в длинную цепь (например, 3+2 метра)
• Монтаж подсветки в нишах, где нельзя протянуть ленту цельной
• Замена поврежденного участка ленты без перепайки всей системы

Практические советы

• Перед монтажом проверьте, чтобы разъем на ленте был именно 2.1×5.5 мм - другие размеры (например, 3.5×1.35) не подходят
• Если лента работает на 24 В, учтите, что максимальная длина ленты до этого разъема должна быть такой, чтобы ток не превышал 3 А
• Фиксируйте разъем в месте монтажа хомутиком или клеем - он не имеет крепления, и нагрузка на провод может вызвать обрыв
• При закупках помните: минимальная кратность заказа - 10 штук
• Для долговечности лучше не использовать этот разъем в местах с вибрацией - он не имеет фиксатора
