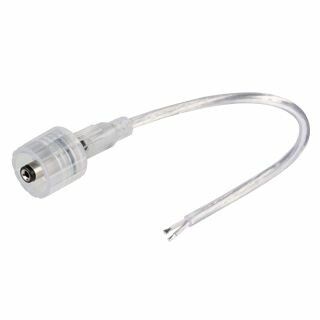

Разъем выводной DCWP-2pin-L150mm-X1M PAPA 150 мм Arlight 022315

Разъем выводной DCWP-2pin-L150mm-X1M (PAPA) от Arlight - герметичный круглый разъем типа «ПАПА» для надежного соединения отрезков одноцветных светодиодных лент. Установленная длина провода 150 мм, максимальный ток до 3 А, степень защиты IP65. Разъем используется совместно с ответным разъемом «МАМА», который продается отдельно.

Назначение и область применения

Разъем выводной DCWP-2pin-L150mm-X1M (PAPA) предназначен для быстрого и безопасного соединения двух участков светодиодной ленты без пайки. Подходит для установки в местах, где требуется гибкость монтажа - например, при обходе углов, на потолках с изгибами или в нишах. Применяется в системах освещения интерьеров, рекламных щитов, декоративной подсветки и других проектах с одноцветными LED-лентами.

Технические характеристики

• Тип разъема: ПАПА (штыревой)
• Количество контактов: 2 шт.
• Длина провода: 150 мм
• Сечение провода: 20 AWG (~0,5 мм2)
• Максимальный ток: 3 А
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Материал корпуса: ПВХ-компаунд, твердость 50P
• Термостойкость: до +80 C
• Класс огнестойкости: VW-1 (не распространяет горение)
• Сертификация: соответствует UL2464

Совместимость и монтаж

Разъем DCWP-2pin-L150mm-X1M (PAPA) совместим только с ответным разъемом типа «МАМА». Оба элемента должны быть одной серии - рекомендуется использовать оригинальные комплекты от Arlight. Для подключения необходимо зачистить концы проводов светодиодной ленты, вставить их в контактные гнезда и зажать винты. Никаких паяльников не требуется. Кабель фиксируется внутри корпуса с помощью зажима, предотвращающего выдергивание. После сборки убедитесь, что крышка плотно закрыта - это обеспечивает сохранение степени защиты IP65.

Безопасность и стандарты

Конструкция разъема выполнена в соответствии с требованиями UL2464. Материал корпуса имеет класс огнестойкости VW-1 - при возгорании он сам не поддерживает пламя. Температурный режим работы ограничен +80 C - не используйте в средах с высокими температурами, например, рядом с нагревательными приборами или в плохо вентилируемых коробах. Герметизация позволяет применять разъем во влажных помещениях, но не предназначает его для постоянного погружения в воду.

Преимущества

• Не требует пайки - экономит время при монтаже и снижает риск перегрева ленты
• Защита IP65 - подходит для влажных помещений, балконов, кафе, торговых центров
• Гибкий провод длиной 150 мм - удобен для компенсации небольших смещений между лентами
• Удобная фиксация кабеля - исключает случайное расхождение контактов
• Соответствие UL2464 - гарантирует соответствие международным нормам безопасности

Ограничения применения

• Не подходит для многоканальных RGB/RGBW лент - только для одноцветных (DC)
• Максимальный ток 3 А - не используйте с мощными лентами выше 36 Вт на 12 В или 72 Вт на 24 В
• Работает только при температуре до +80 C - запрещено вблизи тепловых источников
• Не является водонепроницаемым для длительного погружения - не применяйте в подводных светильниках
• Ответный разъем «МАМА» не входит в комплект - заказывается отдельно

Примеры использования

• Подключение отрезков LED-ленты вдоль потолочного плинтуса с поворотом на 90°
• Соединение ленты в нише шкафа с выходом на переднюю часть
• Замена поврежденного участка ленты без замены всей системы
• Монтаж подсветки в ванной комнате или на кухне с повышенной влажностью
• Интеграция в рекламную подсветку на улице - при условии защиты от прямого попадания дождя

Практические советы

• Перед монтажом проверьте полярность - красный провод на «+», черный на «–». Перепутанная полярность может повредить ленту.
• Если лента слишком жесткая, слегка согните ее перед подключением - так легче войдет в разъем без усилия.
• Для долговечности не затягивайте винты слишком сильно - можно повредить медные контакты.
• Если разъем будет установлен вне помещения, дополнительно уплотните место входа кабеля силиконовым герметиком.
• При использовании нескольких таких разъемов на одном объекте - пометьте каждый цветной изолентой для удобства обслуживания.
• Обязательно закупайте парные разъемы «МАМА» - они нужны для завершения цепочки. Артикулы совпадают, кроме окончания - PAPA / MAMA.
