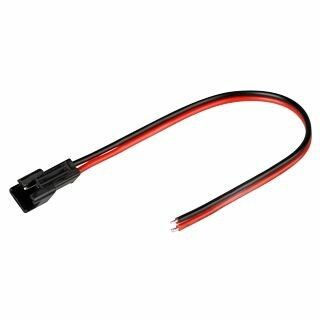

Коннектор выводной SM-2pin-L150mm-X1F (MAMA) 150 мм Arlight 022353

Коннектор выводной SM-2pin-L150mm-X1F (MAMA) от Arlight - это надежный разъём для быстрого соединения отрезков одноцветных светодиодных лент. Артикул 022353 предназначен для монтажа без пайки, обеспечивает устойчивый контакт и совместим с ответными разъёмами типа «папа». Подходит для интерьерного освещения, рекламных конструкций и промышленных решений.

Назначение и область применения

Коннектор SM-2pin-L150mm-X1F (MAMA) используется для временного или постоянного соединения двух участков светодиодной ленты. Он позволяет избежать пайки при замене, ремонте или удлинении ленты. Применяется там, где нужна гибкость сборки: в точечном освещении, на потолочных бордюрах, в вывесках, декоративной подсветке и на производственных линиях с частой перенастройкой.

Технические характеристики

• Тип разъёма: MAMA (жёнский, гнездовой) - требует парного разъёма ПАПА (мужской, штыревой)
• Количество контактов: 2 pin (для одноцветных лент)
• Длина проводов: 150 мм (15 см)
• Сечение провода: 20 AWG (диаметр ~0,81 мм)
• Максимальный ток: 3 А
• Материал корпуса: чёрный пластик
• Изоляция провода: ПВХ-компаунд, твердость 50P, температурная стойкость до 80 C
• Огнестойкость: соответствие стандарту VW-1, UL2468

Совместимость и монтаж

Коннектор SM-2pin-L150mm-X1F (MAMA) работает только с ответным разъёмом типа «папа» - он не поставляется в комплекте и должен быть заказан отдельно. Установка происходит путём плотного вдавливания штырей разъёма «папа» в гнёзда этого разъёма - система «клик» фиксирует соединение слышимым щелчком. Для надёжности проверьте, что контакты полностью вошли в корпус. Не используйте силу - это повредит внутренние пружины. Провода можно аккуратно согнуть, но не перегибать под острым углом.

Безопасность и стандарты

Коннектор SM-2pin-L150mm-X1F (MAMA) соответствует требованиям безопасности по стандартам VW-1 и UL2468. Оболочка провода устойчива к возгоранию и не распространяет пламя. Температурный режим работы ограничен 80 C - не применяйте в местах с высокой тепловой нагрузкой, например рядом с нагревательными элементами или в закрытых светильниках без вентиляции.

Преимущества

• Быстрая установка без пайки - экономит время при монтаже и обслуживании
• Фиксация «клик» исключает случайное расхождение контактов
• Стандартное сечение 20 AWG поддерживает ток до 3 А - достаточно для большинства LED-лент 12/24 В
• Ударопрочный ПВХ-корпус защищает от механических воздействий и влаги
• Чёрный цвет корпуса маскирует соединение на тёмных поверхностях

Ограничения применения

• Не предназначено для многожильных RGB/RGBW лент - только для одноцветных (однополосных)
• Не герметичен - не использовать вне помещений или в условиях повышенной влажности без дополнительной защиты
• Максимальный ток 3 А - не подходит для мощных лент выше 36 Вт при 12 В или 72 Вт при 24 В
• Не рассчитан на частые подключения/отключения - более 50 циклов снижают срок службы контактов
• Температура эксплуатации не должна превышать 80 C - избегайте установки рядом с источниками тепла

Примеры использования

• Подключение отрезка ленты к основному кабелю в потолочном бордюре
• Замена повреждённого участка LED-ленты в витрине без демонтажа всей системы
• Создание L-образной или Z-образной маршрутизации ленты вокруг препятствий
• Сборка протяжённой подсветки из нескольких коротких секций на стенде или в офисе

Практические советы

• Перед монтажом убедитесь, что разъём «папа» точно совпадает с этим - не все аналоги подходят
• Проверяйте полярность: красный провод на +, чёрный на − - неверное подключение испортит ленту
• Если лента работает на пределе (например, 2,8–3 А), добавьте радиатор или улучшите теплоотвод
• Для долговечности не оставляйте соединение открытым - поместите его в термоусадку или специальный колпачок
• При использовании в холодных помещениях - не включайте сразу после доставки из мороза: дайте адаптироваться материалу
