Разъем выводной DCWP-2pin-L150mm-X1F (MAMA) | 022354 Arlight

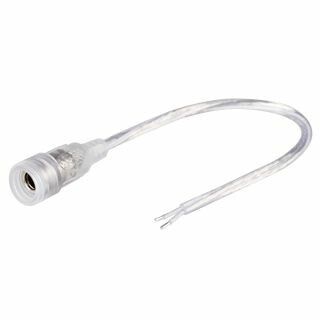

Разъем выводной Arlight DCWP-2pin-L150mm-X1F (MAMA) - это герметичный двухконтактный разъём для надёжного соединения отрезков одноцветных светодиодных лент. Подходит для установки в условиях повышенной влажности, где важна защита от пыли и брызг воды.

Назначение и область применения

Разъем Arlight DCWP-2pin-L150mm-X1F (MAMA) предназначен для соединения участков светодиодных лент без пайки. Используется там, где требуется быстрое, прочное и защищённое соединение - например, при монтаже подсветки фасадов, потолков, рекламных щитов, ванных комнат, уличных вывесок. Разъём работает с постоянным током, поэтому подходит только для одноцветных лент, а не RGB/RGBW.

Технические характеристики

• Тип контактов: 2 pin, МАМА (female)
• Длина провода: 150 мм (15 см)
• Сечение провода: 20 AWG (диаметр около 0,81 мм2)
• Максимальный ток: 3 А
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Оболочка провода: ПВХ-компаунд, твердость 50 Shore A, температурный диапазон до +80 C
• Класс огнестойкости: VW-1 (не распространяет горение)
• Сертификация: соответствует UL2464

Совместимость и монтаж

Этот разъём - часть пары: он является гнездовым (МАМА) элементом. Для работы нужен ответный штыревой разъём ПАПА (male), который продается отдельно. Убедитесь, что используете совместимые комплекты одного производителя - Arlight DCWP-2pin-L150mm-X1F (MAMA) совместим только с аналогичными разъёмами серии DCWP.

Подключение: зачистите конец ленты на 5–7 мм, вставьте жилы в контактные гнёзда до щелчка. Никаких инструментов не требуется - зажимы самозажимные. После сборки проверьте плотность посадки: разъём не должен болтаться.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями UL2464 и имеет сертификат огнестойкости VW-1 - материал не поддерживает горение и самотушится после удаления источника пламени. Температурный предел +80 C позволяет использовать разъём даже рядом с нагревающимися источниками света, но не в местах с прямым воздействием тепла выше этого значения.

Преимущества

• Герметичная конструкция IP65 исключает окисление контактов и выход из строя из-за влаги
• Не требует пайки - экономит время при монтаже и снижает риск перегрева ленты
• Удобная длина провода 150 мм обеспечивает свободу при расстановке лент
• ПВХ-оболочка с высокой эластичностью (50P) устойчива к механическим нагрузкам и изгибам

Ограничения применения

• Не предназначены для переменного тока - нельзя использовать с сетью 220 В
• Максимальный ток 3 А - не подходят для мощных лент более 36 Вт на метр при 12 В
• Не рекомендованы для длительного погружения в воду - IP65 не равно IP67/IP68
• Не совместимы с RGB-лентами - только с монохромными (одноцветными)
• Температура окружающей среды не должна превышать +80 C

Примеры использования

• Соединение двух участков LED-ленты на потолке в ванной комнате
• Замыкание цепи между лентами на фасаде здания
• Подключение ленты к блоку питания через переходник с запасом длины
• Ремонт поврежденного сегмента ленты без замены всего отрезка

Практические советы

• Перед монтажом проверьте полярность: красный провод - плюс, черный - минус. Обратный подключения приведёт к отказу ленты
• Если лента слишком толстая, слегка сожмите корпус разъёма руками перед вставкой - это улучшит посадку
• Для долговечности не оставляйте разъём открытым - всегда закрывайте его ответным разъёмом или заглушкой
• При использовании в холодном климате избегайте резких перепадов температур - это может вызвать конденсацию внутри корпуса
• Артикул 022354 - это именно MAMA-разъём. Чтобы собрать целую цепь, закажите также PA-версию того же типа
