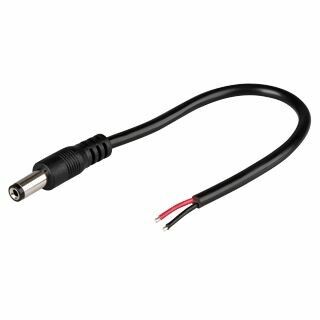

Разъем выводной DC-2pin L150mm X1M PAPA, 150 мм Arlight 022355

Разъем выводной DC-2pin L150mm X1M (PAPA) от Arlight - это компактный двухконтактный разъём для надёжного соединения отрезков одноцветных светодиодных лент. Артикул 022355 предназначен для простого и безопасного монтажа в условиях внутренней установки, где требуется гибкость и минимализм.

Назначение и область применения

Разъем выводной DC-2pin L150mm X1M (PAPA) используется для соединения двух участков светодиодной ленты без пайки. Подходит для монтажа в интерьере: потолочные светильники, подсветка шкафов, декоративная подсветка стен, рекламные щиты. Разъём работает с постоянным током 12–24 В. Для завершения цепи необходим ответный разъём МАМА - он продается отдельно.

Технические характеристики

• Тип разъёма: PAPA (штыревой, мужской)
• Количество контактов: 2
• Длина провода: 150 мм (15 см)
• Сечение провода: 20 AWG (~0,5 мм2)
• Максимальный ток: 3 А
• Степень защиты: IP33 - защита от капель воды под углом до 60° и от твёрдых частиц больше 2,5 мм
• Оболочка: ПВХ-компаунд, твёрдость 50 Shore A
• Температурный диапазон: до +80 C
• Класс огнестойкости: VW-1 - самозатухание при воздействии открытого пламени
• Сертификат: UL2464

Совместимость и монтаж

Разъем совместим только с аналогичными разъёмами типа МАМА (женский) того же производителя или стандарта. Убедитесь, что контактная часть соответствует по форме и размеру - не все 2-pin разъёмы взаимозаменяемы. Присоединяйте провода к разъёму через обжимные клеммы или пайку - изоляция должна плотно входить в корпус, чтобы не нарушалась герметизация. Не перегибайте провод ближе чем на 10 мм от корпуса - риск повреждения жил.

Безопасность и стандарты

Изоляция выполнена из материала с классом огнестойкости VW-1, что снижает риск распространения пламени. Соответствие UL2464 гарантирует соответствие требованиям безопасности для электрических проводов в США. IP33 позволяет использовать разъём во влажных помещениях, например, в кухне или ванной, но не под душем или на улице. Температурный предел +80 C исключает применение рядом с нагревательными элементами или в местах с высокой температурой окружающей среды.

Преимущества

• Не требует пайки - удобен для быстрого ремонта или изменения схемы освещения
• Гибкий провод 150 мм даёт запас для точного расположения разъёма
• Устойчивая к механическому воздействию оболочка из ПВХ-компаунда
• Подтверждённая безопасность по UL2464 и VW-1

Ограничения применения

• Не предназначено для наружного монтажа - IP33 недостаточно для уличного использования
• Не рекомендуется для нагрузок выше 3 А - при превышении возможен перегрев и оплавление
• Не совместим с RGB-лентами - только с одноцветными (DC 2-pin)
• Не подлежит демонтажу без повреждения - одноразовое использование
• Требуется отдельно приобретать ответный разъём МАМА

Примеры использования

• Соединение двух фрагментов LED-ленты вдоль длинного потолочного плинтуса
• Замена вышедшего из строя участка ленты в шкафу купе без замены всей системы
• Добавление дополнительного светового модуля в систему подсветки витрин
• Монтаж в зонах с ограниченным доступом, где пайка затруднена

Практические советы

• Перед подключением проверьте полярность - красный провод (+), чёрный (-). Неправильное подключение может повредить ленту.
• Если лента питается от блока питания мощностью более 36 Вт (при 12 В) - используйте параллельную схему подключения, а не последовательную через этот разъём.
• Не закрывайте разъём герметиком или изолентой - это нарушит работу IP33 и может вызвать конденсацию внутри корпуса.
• При использовании в местах с вибрацией (например, на станках) дополнительно зафиксируйте разъём хомутом или клеем, чтобы избежать случайного расхождения контактов.
• Артикул 022355 - это один разъём. Для полноценного соединения вам понадобятся два экземпляра: один PAPA и один МАМА.
