Разъем выводной DCWP-MONO-2PIN-L150-F (arlight, -) | 032851 Arlight

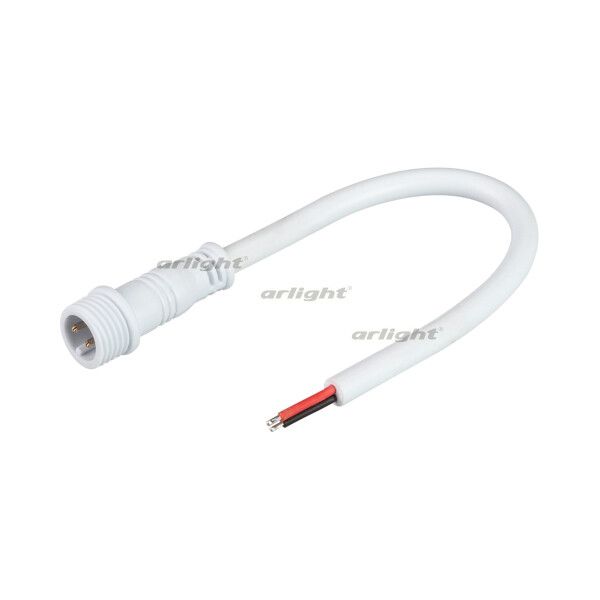

Разъем выводной DCWP-MONO-2PIN-L150-F от Arlight - это герметичный двухконтактный разъем с резьбовым креплением, предназначенный для надежного подключения питания к одноцветным светодиодным лентам. Артикул 032851 входит в серию Коннекторы с разъемами для лент и обеспечивает безопасную передачу тока до 3 А при напряжении до 50 В.

Назначение и область применения

Разъем DCWP-MONO-2PIN-L150-F используется для подключения питания к герметичным одноцветным LED-лентам в условиях повышенной влажности или запыленности. Подходит для установки на улице, в ванных комнатах, на кухнях, в торговых витринах, на фасадах зданий и в промышленных средах, где требуется защита от брызг и пыли. Разъем является женским (МАМА), поэтому требует отдельного ответного разъема ПАПА для завершения цепи.

Технические характеристики

• Количество контактов: 2
• Тип разъема: МАМА (женский)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Максимальный ток: 3 А
• Номинальное напряжение: 50 В
• Сечение провода: 20 AWG (0,5 мм2)
• Длина провода: 150 мм (15 см)
• Тип крепления: резьбовое (винтовое)
• Оболочка провода: ПВХ-компаунд, твердость 50 Shore P, термостойкость до 80 C, класс огнестойкости VW-1, соответствие UL2464

Совместимость и монтаж

Разъем DCWP-MONO-2PIN-L150-F совместим только с ответными разъемами серии ARL, соответствующими типу ПАПА. Для монтажа необходимо:

• Зачистить концы проводов LED-ленты на 5–6 мм;
• Вставить провода в клеммы разъема и затянуть винты до плотного контакта;
• Установить разъем в отверстие диаметром 9–10 мм (по размеру корпуса);
• Закрутить резьбовую гайку до упора - это обеспечит герметизацию и механическую фиксацию.

Не используйте разъем без уплотнительного кольца - оно уже встроенное, но при частых демонтажах проверяйте его целостность.

Безопасность и стандарты

Разъем соответствует требованиям безопасности UL2464 и имеет класс огнестойкости VW-1 - материал оболочки самозатухающий, не распространяет пламя. Температурный режим работы ограничен до +80 C. Превышение этого значения может привести к деформации изоляции.

Преимущества

• Высокая степень защиты IP65 позволяет использовать разъем во влажных и пыльных средах без дополнительной изоляции.
• Резьбовое крепление исключает случайное расхождение соединения даже при вибрациях.
• Готовый провод длиной 15 см снижает необходимость в удлинении и минимизирует точки соединений.
• Интегрированная герметизация - не требует дополнительных уплотнителей при правильном монтаже.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68.
• Максимальный ток 3 А - нельзя применять для мощных лент выше 36 Вт при 12 В или 60 Вт при 24 В.
• Не совместим с RGB/RGBW-лентами - предназначен только для монохромных (одноцветных) лент.
• Температурный предел +80 C - не рекомендуется для установки рядом с нагревательными элементами или в плохо вентилируемых местах.

Примеры использования

• Подключение питание к герметичной белой LED-ленте на потолке в бане.
• Фиксация питания ленты в нише вывески на фасаде здания.
• Электросоединение ленты внутри водонаполненного аквариума (при условии, что разъем находится вне воды).
• Монтаж освещения на конвейере в пищевой промышленности, где возможны мойки водой под давлением.

Практические советы

• Перед монтажом всегда проверяйте полярность - красный провод (+), черный (-). Обратный подключению может повредить ленту.
• Если лента длиннее 5 метров - рассчитывайте падение напряжения. Разъем DCWP-MONO-2PIN-L150-F не решает проблему перегрузки по току - он лишь соединяет.
• При использовании нескольких разъемов на одной линии - соблюдайте одинаковый порядок подключения всех ПАПА-ответных разъемов.
• Артикул 032851 - это только половина пары. Убедитесь, что у вас есть подходящий разъем ПАПА того же производителя (ARLight) для завершения цепи.
• Храните разъемы в сухом месте - даже при IP65 длительное воздействие влаги через некачественные кабели может вызвать окисление контактов.
