Разъем выводной DCWP-MONO-2PIN-L150-M (arlight, -) | 032852 Arlight

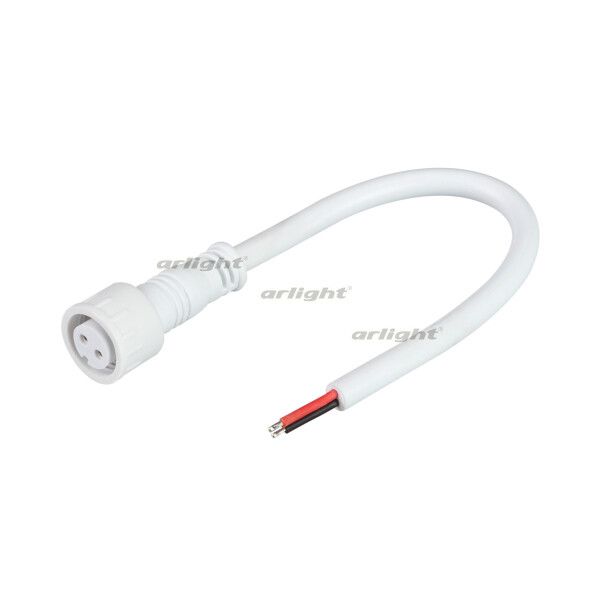

Разъем выводной DCWP-MONO-2PIN-L150-M от Arlight - это герметичный двухконтактный разъем с резьбовым креплением, предназначенный для надежного подключения питания к одноцветным светодиодным лентам. Артикул 032852 обеспечивает простую замену поврежденных соединений в условиях повышенной влажности или запыленности.

Назначение и область применения

Разъем выводной DCWP-MONO-2PIN-L150-M используется для подключения постоянного тока к герметичным одноцветным LED-лентам. Подходит для установки в местах, где требуется защита от воды и пыли - например, на улице, в ванных комнатах, на кухнях, в холодильных камерах или на производстве. Разъем предназначен исключительно для подключения питания, а не для передачи сигналов управления.

Технические характеристики

• Тип контактов: 2-pin, ПАПА (штекер)
• Защита корпуса: IP65 - полностью защищен от пыли и струй воды из любого направления
• Максимальный ток: 3 А
• Номинальное напряжение: 50 В
• Сечение провода: 20 AWG (0,5 мм2)
• Длина провода: 150 мм (15 см)
• Оболочка провода: ПВХ-компаунд, твердость 50 Shore P, термостойкость до 80 C, класс огнестойкости VW-1, соответствует UL2464
• Крепление: резьбовое (винтовое), для плотного соединения с ответным разъемом

Совместимость и монтаж

Разъем DCWP-MONO-2PIN-L150-M является штекером (ПАПА). Для работы необходим ответный гнездовой разъем МАМА, который продается отдельно. Убедитесь, что вы используете совместимые компоненты серии ARLight - они имеют стандартизированную форму и шаг контактов. При монтаже затягивайте резьбу руками до упора - перегрузка может повредить внутренние контакты. Не применяйте инструменты для усиления усилия.

Безопасность и стандарты

• Изолирующая оболочка провода соответствует требованиям UL2464
• Класс огнестойкости VW-1 - материал самозатухающий, не распространяет пламя
• Рабочий температурный диапазон: от –25 C до +80 C

Преимущества

• Герметичная конструкция снижает риск окисления контактов и короткого замыкания
• Удобное резьбовое крепление предотвращает случайное расхождение соединения
• Стандартное сечение провода 0,5 мм2 оптимально для лент мощностью до 36 Вт/м при 12 В
• Провод уже припаян и залит - не требует самостоятельной сборки

Ограничения применения

• Не предназначен для переменного тока - работает только с постоянным напряжением до 50 В
• Не рассчитан на ток выше 3 А - превышение вызывает нагрев и выход из строя
• Не подходит для многожильных лент RGB / RGBW - только для монохромных (одноцветных)
• Не следует использовать в средах с воздействием масел, растворителей или агрессивных химикатов

Примеры использования

• Подключение питание к герметичной белой LED-ленте на фасаде здания
• Замена поврежденного разъема на подсветке бассейна
• Присоединение ленты к блоку питания в цеху с высокой влажностью
• Монтаж точечной подсветки в туалете или бане

Практические советы

• Перед монтажом проверьте полярность - красный провод (+), черный (-). Обратите внимание: разъем не имеет защиты от неверного подключения
• Если лента длиннее 5 метров - используйте параллельное питание, чтобы избежать перегрузки этого разъема
• При необходимости удлинения провода - используйте тот же тип провода (20 AWG, PVC, VW-1)
• Для удобства монтажа закрепите провод через хомутик или кабельную муфту - так снизится нагрузка на контактную группу
• Артикул 032852 всегда заказывается вместе с ответным разъемом МАМА - без него система не будет работать
