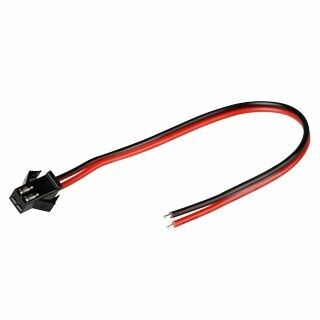

Коннектор выводной SM-2pin-L150mm-X1M PAPA 2-pin, 150 мм Arlight 022317

Коннектор выводной SM-2pin-L150мм-X1M (PAPA) от Arlight - это надежный разъём для быстрого соединения отрезков одноцветных светодиодных лент. Разработан для монтажа в условиях ограниченного пространства, совместим с ответным разъёмом МАМА и обеспечивает устойчивый контакт при токе до 3 А.

Назначение и область применения

Коннектор выводной SM-2pin-L150мм-X1M (PAPA) предназначен для временного или постоянного соединения двух участков светодиодной ленты без пайки. Подходит для установки в светильниках, декоративной подсветке, рекламных щитах, потолочных и настенных системах освещения. Используется там, где требуется быстрая сборка, замена или удлинение ленты - например, при ремонте или модификации уже установленной системы.

Технические характеристики

• Тип разъёма: ПАПА (штекер), требует парного разъёма МАМА
• Количество контактов: 2 шт. (для одноцветных лент)
• Длина проводов: 150 мм (15 см)
• Сечение провода: 20 AWG (~0,5 мм2)
• Максимальный ток: 3 А
• Материал корпуса: чёрный пластик
• Изоляция провода: ПВХ-компаунд, твердость 50P, температурная стойкость до 80 C
• Огнестойкость: соответствие стандарту VW-1, UL2468

Совместимость и монтаж

Коннектор SM-2pin-L150мм-X1M (PAPA) работает исключительно с ответными разъёмами типа МАМА. Установка не требует пайки - достаточно вставить подготовленные концы ленты в разъём и защёлкнуть крышку. Для надёжного контакта важно точно совместить полярность (+/-) и плотно закрыть фиксирующий механизм. Длина проводов 150 мм позволяет легко вывести разъём за пределы ленты, избежав перегрузки на месте соединения.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности UL2468 и имеет сертификацию VW-1 - материал оболочки самозагасаемый, что снижает риск распространения пламени. Температурный режим работы до 80 C делает разъём безопасным для использования в помещениях с нормальными условиями эксплуатации. Не рекомендуется применять в средах с высокой влажностью, открытым огнём или механическими нагрузками на провода.

Преимущества

• Удобство монтажа: система “клик” позволяет собирать цепь без инструментов
• Стабильный контакт: металлические контакты обеспечивают минимальное переходное сопротивление
• Защита от случайного расхождения: фиксатор на корпусе предотвращает выпадение ленты
• Готовое решение: не нужна пайка, не требуется изоляция, экономия времени при сервисном обслуживании

Ограничения применения

• Не предназначены для многожильных RGB/RGBW лент - только для одноцветных (12V/24V DC)
• Максимальный ток 3 А - не использовать с лентами мощнее 36 Вт при 12 В или 72 Вт при 24 В
• Не рассчитан на внешнюю установку: отсутствует защита IP, не выдерживает влагу и пыль
• Не подлежит демонтажу без повреждения - после однократного заполнения контактов лента не извлекается без риска деформации

Примеры использования

• Подключение отрезка LED-ленты к блоку питания через гибкий провод
• Замена поврежденного участка ленты в нишах или за потолочным бортом
• Создание сложной схемы освещения с несколькими ветвями без пайки
• Экспериментальные макеты и прототипы интерьерного освещения

Практические советы

• Перед установкой проверьте, чтобы конец ленты был ровно обрезан - неровные контакты вызывают плохой контакт
• Не затягивайте провода слишком сильно - это может повредить внутренние дорожки ленты
• Если используется несколько таких разъёмов в одной цепи, суммарный ток не должен превышать 3 А
• Для долговечности лучше располагать разъём в доступном месте - так проще будет заменить его при необходимости
• Помните: этот разъём - PAPA. Его необходимо сочетать с МАМА-разъёмом, который продается отдельно
