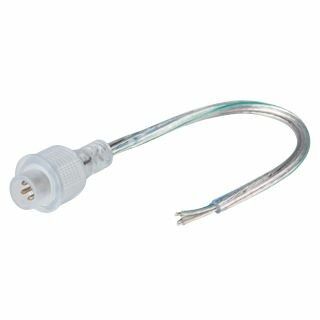

Разъем выводной DCWP-4pin-L150mm-X1M (PAPA) | 022314 Arlight

Разъем выводной DCWP-4pin-L150mm-X1M (PAPA) от Arlight - герметичный круглый разъем типа «ПАПА» для надежного соединения отрезков RGB-светодиодных лент. Подходит для монтажа в условиях повышенной влажности, устойчив к перепадам температур и механическим нагрузкам.

Назначение и область применения

Разъем выводной DCWP-4pin-L150mm-X1M (PAPA) предназначен для соединения двух участков RGB-светодиодных лент без пайки. Используется там, где требуется быстрый, прочный и защищённый контакт - например, при установке подсветки на фасадах зданий, в торговых выставках, на потолочных багетах или внутри светильников. Разъем совместим только с ответным разъемом типа «МАМА», который продается отдельно.

Технические характеристики

• Тип разъема: ПАПА (штыревой)
• Количество контактов: 4 pin (для RGB + питание)
• Длина провода: 150 мм
• Сечение провода: 22 AWG (диаметр ~0,64 мм)
• Максимальный ток: 2 А на каждый контакт
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления
• Материал корпуса: ПВХ-компаунд, твердость 50 Shore A
• Рабочая температура: до +80 C
• Класс огнестойкости: VW-1 (не распространяет горение)
• Сертификация: соответствует UL2464

Совместимость и монтаж

Разъем выводной DCWP-4pin-L150mm-X1M (PAPA) совместим только с аналогичными разъемами типа «МАМА» от того же производителя или серийно совместимых моделей. Для подключения необходимо зачистить концы проводов LED-ленты, вставить их в клеммы разъема и закрепить с помощью винтового зажима. Убедитесь, что полярность соблюдена: красный - V+, зеленый - G, синий - B, белый/черный - COM. После сборки разъем плотно защелкивается, обеспечивая герметичность. Не используйте силовые инструменты - достаточно легкого нажатия.

Безопасность и стандарты

Разъем выводной DCWP-4pin-L150mm-X1M (PAPA) выполнен из материала с классом огнестойкости VW-1 и прошел проверку по стандарту UL2464. Это гарантирует безопасную работу даже при кратковременных перегрузках. Температурная стойкость до +80 C позволяет применять его в помещениях с высокой температурой воздуха, например, рядом с источниками тепла или в закрытых светильниках.

Преимущества

• Герметичная конструкция IP65 исключает попадание влаги и пыли внутрь контактов - увеличивает срок службы
• Не требует пайки - монтаж занимает меньше времени, снижает риск повреждения ленты
• Удобная длина провода 150 мм - позволяет легко вывести разъем к месту подключения
• Изоляция из ПВХ-компаунда устойчива к деформациям и химическим воздействиям
• Поддерживает стандарт UL2464 - подтверждает соответствие международным требованиям безопасности

Ограничения применения

• Не предназначено для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Максимальный ток 2 А на контакт - не подходит для мощных лент выше 24 В / 96 Вт на метр
• Не совместим с разъемами других типов (например, JST, XH, Molex)
• Температура ниже –10 C может сделать материал более хрупким - осторожно при работе в холодном климате
• Заказывается только партиями по 10 штук - единичная покупка невозможна

Примеры использования

• Соединение отрезков RGB-ленты на фасаде офисного здания
• Обход препятствий при монтаже подсветки в нишах или за барьерами
• Подключение ленты к контроллеру через гибкий переход
• Ремонт поврежденного участка LED-ленты без замены всей секции

Практические советы

• Перед монтажом проверьте, чтобы все контакты были правильно подключены - неверная полярность может повредить контроллер
• При использовании в уличных условиях рекомендуется дополнительно запечатывать место входа провода в разъем силиконовым герметиком
• Не перегибайте провод ближе чем на 20 мм от разъема - это предотвращает обрыв жил
• При необходимости удлинения цепочки используйте несколько таких разъемов последовательно - суммарный ток не должен превышать 2 А на каждую пару контактов
• Храните разъемы в сухом месте - даже при IP65 длительное воздействие влаги может вызвать окисление контактов
