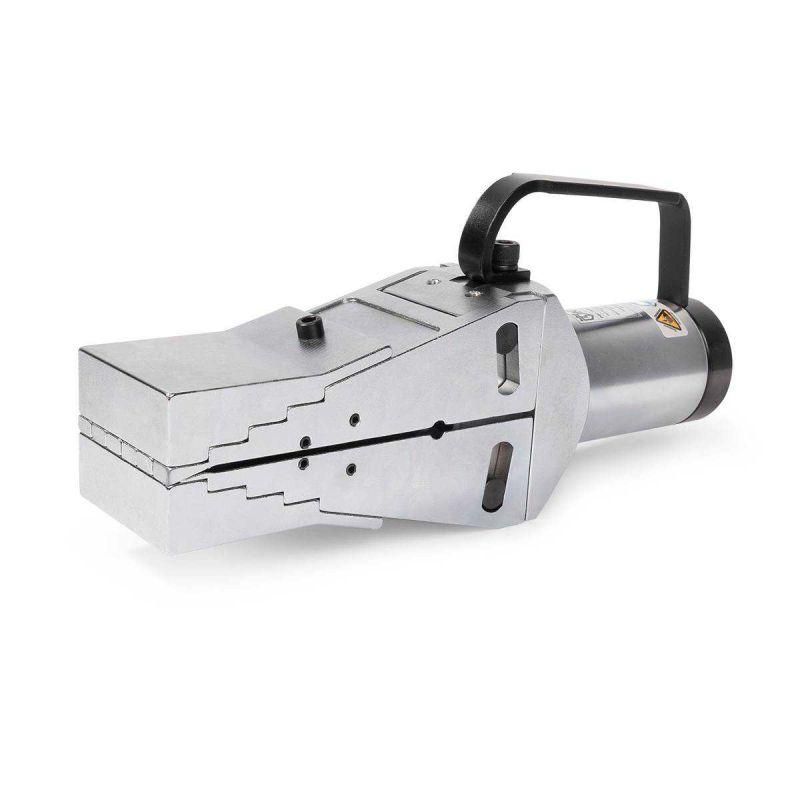

Разгонщик фланцев гидравлический РФГ-14 серия ПРОФИ | 87718 КВТ

Разгонщик фланцев гидравлический РФГ-14 серия ПРОФИ от КВТ - это надежный инструмент для расширения фланцевых соединений при обслуживании трубопроводов. Он обеспечивает точное параллельное раздвижение с усилием до 14 тонн и совместим с большинством гидравлических насосов КВТ. Комплектация включает все необходимое для работы в условиях ограниченного доступа.

Назначение и область применения

Разгонщик фланцев гидравлический РФГ-14 серия ПРОФИ предназначен для безопасного и равномерного расширения фланцевых соединений при замене уплотнительных прокладок, установке заглушек или демонтаже участков трубопровода. Подходит для работ на магистральных нефтепроводах, газопроводах, системах водоснабжения и канализации. Особенно эффективен там, где требуется минимальное воздействие на фланец и сохранение его геометрии.

Технические характеристики

• Максимальное усилие: 14 тонн
• Минимальный зазор между фланцами: 6 мм
• Ширина раздвижения без накладок: до 61 мм
• Ширина раздвижения со съемными накладками: до 81 мм
• Установочные зазоры ступенчатых клиньев: 6, 15, 25, 35 мм; с накладками - 56 мм
• Присоединительная резьба: К 3/8" «розетка»
• Пружинный возврат штока - автоматическое возвращение после снятия давления
• Длина корпуса: 285 мм
• Вес инструмента: 8,10 кг
• Вес всего комплекта: 10,80 кг
• Габариты металлического кейса: 315×145×145 мм

Совместимость и монтаж

Разгонщик фланцев гидравлический РФГ-14 серия ПРОФИ работает с любыми гидравлическими насосами КВТ, имеющими объем рабочей жидкости не менее 0,25 литра. Для подключения используется стандартная розеточная резьба К 3/8". Инструмент не требует сложной сборки - достаточно закрепить его на фланце, подсоединить шланг и начать работу. Съемные ступенчатые накладки позволяют адаптировать устройство под различные типы фланцев и увеличивают максимальную ширину раздвижения.

Преимущества

• Параллельное раздвижение клиньев исключает перекос фланца и снижает риск повреждения резьбы или поверхности
• Пружинный возврат штока экономит время - после завершения операции инструмент сам возвращается в исходное положение
• Ступенчатые накладки обеспечивают универсальность - один инструмент покрывает диапазон от 6 до 81 мм
• Металлический кейс защищает оборудование при транспортировке и хранении
• Рукоятка обеспечивает удобное удержание во время работы даже в труднодоступных местах

Ограничения применения

• Не применяется для фланцев с деформированными поверхностями или трещинами - возможен риск выхода из строя инструмента
• Запрещено использовать с насосами меньшим объемом, чем 0,25 л - недостаточное давление не позволит достичь нужного усилия
• Не предназначена для работы при температуре ниже -20C - материал уплотнителей теряет эластичность
• Не рекомендуется применять для фланцев с толщиной более 90 мм - инструмент просто не сможет полностью охватить соединение

Примеры использования

• Замена прокладки на фланце магистрального газопровода с зазором 8 мм - использование клиньев на 15 мм позволяет точно вывести фланцы на нужное расстояние
• Установка заглушки на трубопроводе диаметром DN200 - съемные накладки увеличивают зазор до 81 мм, что соответствует стандартным требованиям
• Обслуживание системы горячего водоснабжения в жилом комплексе - легкий вес и компактность позволяют работать в подвале без специальной площадки

Практические советы

• Перед началом работы проверьте состояние уплотнительных колец - они входят в ремонтный комплект и должны меняться при первых признаках износа
• Выбирайте клинья по минимальному необходимому зазору - это снижает нагрузку на механизм и продлевает срок службы
• При работе с крупными фланцами используйте два разгонщика одновременно - так достигается лучшая центровка и равномерность раздвижения
• После каждого использования протирайте инструмент от грязи и смазывайте направляющие - особенно важно при работе в сырых средах
• Убедитесь, что посадочный диаметр фланца не меньше внутреннего профиля клиньев - иначе инструмент будет проскальзывать
