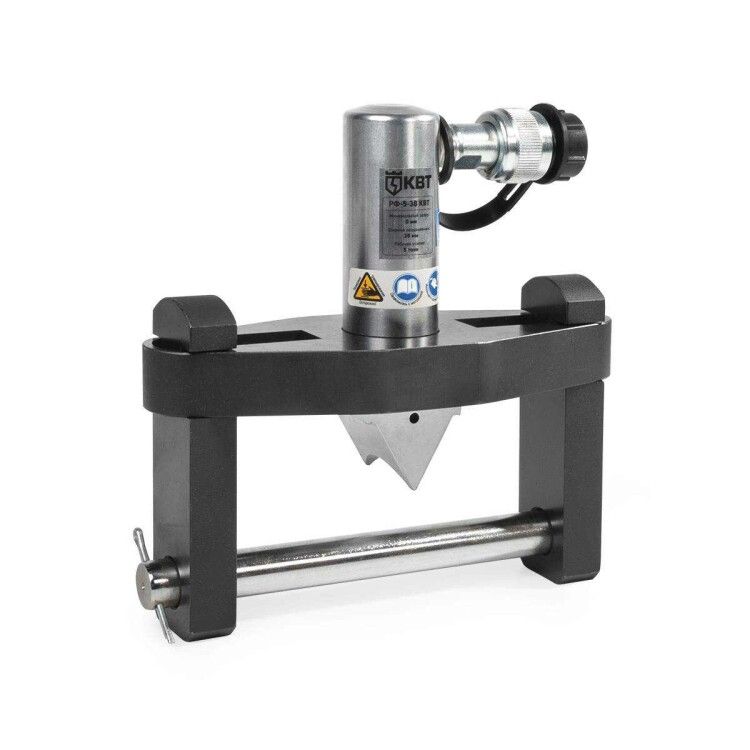

Разгонщик фланцев клиновой РФ-5-38 серия ПРОФИ | 87722 КВТ

Разгонщик фланцев клиновой РФ-5-38 серия ПРОФИ, КВТ - это инструмент для безопасного и точного рассечения фланцевых соединений без предварительного зазора, предназначенный для работ на трубопроводах нефтегазовой, водоснабжающей и канализационной инфраструктуры. Комплексный набор с металлическим кейсом обеспечивает готовность к работе сразу после извлечения.

Назначение и область применения

Разгонщик фланцев клиновой РФ-5-38 серия ПРОФИ, КВТ используется для отделения фланцев при замене прокладок, установке заглушек или демонтаже участков трубопровода. Подходит для работы на магистральных сетях - нефтепроводах, газопроводах, системах водоснабжения и канализации. Инструмент особенно эффективен там, где доступ ограничен, а зазор между фланцами отсутствует.

Технические характеристики

• Максимальная ширина раздвижения: 38 мм
• Минимальный зазор между фланцами: 0 мм - возможность работы даже на плотно прилегающих соединениях
• Диаметр упорного штифта: 19 мм
• Максимальное усилие: 5 тонн
• Диапазон регулируемых захватов: 70–150 мм
• Высота от оси штифта до вершины клина: 32 мм
• Присоединительная резьба: К 3/8" «розетка» - совместима с гидравлическими насосами КВТ
• Длина инструмента: 210 мм
• Вес инструмента: 4,5 кг; вес всего комплекта: 6,3 кг
• Габариты кейса: 265×265×90 мм
• Автоматический возврат штока - благодаря пружинному механизму
• Автоматическая настройка диапазона захватов при расширении фланцев

Совместимость и монтаж

Разгонщик фланцев клиновой РФ-5-38 серия ПРОФИ, КВТ работает исключительно с гидравлическими насосами КВТ, имеющими объем рабочей жидкости не менее 0,25 литра. Присоединение осуществляется через резьбовое соединение «розетка» К 3/8". Установка занимает несколько секунд - достаточно вставить шток в розетку насоса и закрепить. Никаких дополнительных инструментов или адаптеров не требуется.

Особенности конструкции

Клиновая система позволяет равномерно распределить нагрузку на фланец, снижая риск деформации. Отсутствие необходимости в начальном зазоре делает инструмент уникальным для аварийных и труднодоступных мест. Механизм автоматически подстраивается под размер фланца в диапазоне 70–150 мм - оператору не нужно менять положение захватов вручную. Шток возвращается в исходное положение самостоятельно - повышает скорость цикла работы.

Преимущества

• Не требует предварительного зазора между фланцами - единственный инструмент такого типа с этой функцией
• Автоматическая настройка захватов экономит время на подготовку
• Усилие 5 тонн обеспечивает надежное рассечение даже плотно затянутых соединений
• Пружинный возврат штока - меньше физических усилий и выше темп работы
• Цельный металлический кейс защищает инструмент при транспортировке и хранении
• Комплектация с ремкомплектом (уплотнительные кольца) - минимум простоев при обслуживании

Ограничения применения

• Не предназначен для работы с фланцами меньшего диаметра - минимальный размер захвата 70 мм
• Требует гидравлического насоса КВТ с объемом не менее 0,25 л - несовместим с другими марками или маломощными насосами
• Не рекомендован для использования в условиях экстремально высоких температур (>80C) - возможна потеря герметичности уплотнителей
• Запрещено применять для разъединения фланцев с поврежденной резьбой или деформированными поверхностями - риск выхода из строя инструмента

Примеры использования

• Замена прокладки на фланце магистрального газопровода диаметром 100 мм - инструмент легко вводится между плотно прилегающими элементами
• Установка заглушки на водопроводе перед ремонтными работами - быстрый и контролируемый процесс без риска повреждения резьбы
• Демонтаж старого оборудования на промышленном конвейере - компактные габариты позволяют работать в тесных пространствах

Практические советы

• Перед использованием проверьте состояние уплотнительных колец - при износе замените их из комплекта ремонта
• Обязательно используйте только насосы КВТ с достаточным объемом масла - недостаточный объем приведёт к потере усилия
• При работе на больших диаметрах (ближе к 150 мм) убедитесь, что фланцы выровнены - перекос увеличивает нагрузку на клин
• Храните инструмент в металлическом кейсе - он защищает от коррозии и механических повреждений
• После каждого использования протирайте шток и контакты от грязи и смазки - продлевает срок службы гидросистемы
