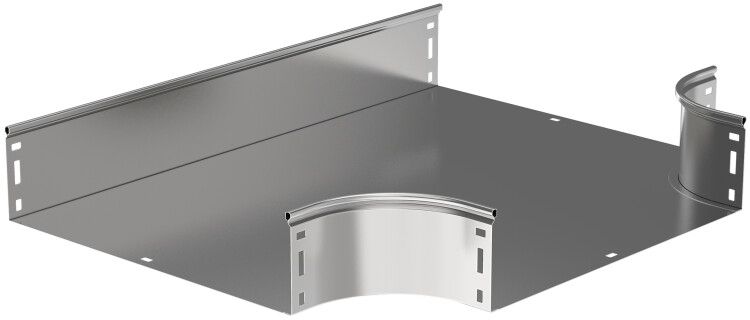

Разветвитель Т-образ. плавн. тип Г01 ESCA 50х600мм IEK CRT01-0-050-600

Разветвитель Т-образный плавный тип Г01 ESCA 50х600мм от IEK используется для создания плавного Т-образного ответвления в кабельной трассе. Этот элемент системы кабельных лотков обеспечивает надёжное изменение направления прокладки кабелей без острых углов, что снижает риск повреждения изоляции. Артикул crt01-0-050-600 соответствует серийному решению ESCA от бренда IEK.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 50х600мм предназначен для организации перехода кабельной трассы в три направления: основная линия и два ответвления под углом 90°. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах, на заводах, в распределительных пунктах и других местах, где требуется гибкая организация кабельных путей.

Технические характеристики

• Высота лотка: 50 мм - позволяет размещать кабели с минимальным радиусом изгиба;
• Ширина лотка: 600 мм - обеспечивает высокую вместимость кабелей;
• Тип конструкции: Тройник горизонтальный - все три плоскости расположены в одной горизонтальной плоскости;
• Материал: сталь с покрытием по методу Сендзимира - гарантирует долговечность и коррозионную стойкость;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузках от кабелей;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Диапазон температур: от –50 C до +40 C - работает в условиях сурового климата;
• Степень защиты IP00 - изделие не защищено от попадания воды и пыли; применяется внутри помещений или в закрытых каналах;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в помещениях с нормальным и умеренно холодным климатом;
• Цвет: серый - совместим с другими элементами серии ESCA;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным системам в России.

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 50х600мм совместим со всеми лотками серии ESCA от IEK с аналогичными габаритами (высота 50 мм, ширина 600 мм). Монтаж осуществляется болтовым соединением с помощью стандартных крепёжных элементов серии ESCA. Для сборки необходимо использовать прямые участки лотка той же высоты и ширины. Крышка в комплект не входит - её следует заказывать отдельно, если требуется защита от внешнего воздействия.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - стандарту на кабельные лотки и аксессуары для электромонтажа. Применение оцинкованной стали по методу Сендзимира обеспечивает равномерное покрытие цинком толщиной более 10 мкм, что предотвращает коррозию даже при длительном контакте с влагой в воздухе. Однако из-за степени защиты IP00 использование вне закрытых каналов или в сырых средах запрещено.

Преимущества

• Плавный профиль исключает перегибы кабелей - снижает риск повреждения изоляции при прокладке;
• Оцинкование по методу Сендзимира даёт лучшую адгезию и долговечность по сравнению с обычным холодным цинкованием;
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами серии ESCA;
• Подходит для массовой прокладки кабелей благодаря ширине 600 мм - экономит время при монтаже крупных трасс;
• Не требует специальных инструментов для установки - фиксируется стандартными болтами и гайками.

Ограничения применения

• Не предназначена для открытой прокладки на улице - степень защиты IP00 не защищает от влаги и пыли;
• Не рекомендуется применять в помещениях с повышенной химической агрессивностью - например, в химических цехах без дополнительной защиты;
• Не поддерживает герметизацию - при необходимости защиты от влаги требуется установка крышки и уплотнителей отдельно;
• Не рассчитана на нагрузки выше допустимых для лотков 50×600 мм - не стоит перегружать его сверх нормы по весу кабелей.

Примеры использования

• Разводка кабелей от главной трассы к группе станков на производстве;
• Переход от одного технологического участка к другому в автоматизированных линиях;
• Обустройство распределительных щитов с множеством выходящих кабелей;
• Прокладка кабелей управления в зонах с ограниченным пространством, где нужны плавные повороты.

Практические советы

• При выборе разветвителя проверьте точное соответствие высоты и ширины с существующей трассой - 50×600 мм должны совпадать полностью;
• Заказывайте крышку отдельно, если кабели будут находиться в доступной зоне - это повысит безопасность и защиту от механических повреждений;
• Не используйте этот элемент в качестве опоры для тяжёлых кабельных bundles - он служит только для изменения направления;
• При монтаже в холодных условиях (ближе к –50 C) убедитесь, что кабели не становятся хрупкими - это влияет на возможность изгиба внутри лотка;
• Для удобства обслуживания сохраняйте свободный доступ к болтовым соединениям - они могут потребовать периодической затяжки.
