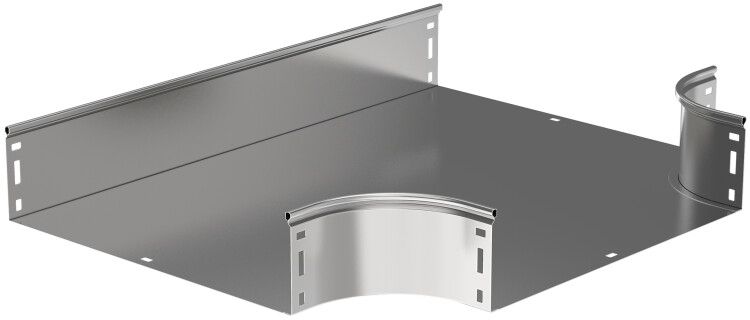

Разветвитель Т-образ. плавн. тип Г01 ESCA 80х400 IEK CRT01-0-080-400

Разветвитель Т-образный плавный тип Г01 ESCA 80х400мм - это элемент кабельной системы, предназначенный для безопасного и плавного изменения направления трассы на 90 градусов в виде буквы T. Продукт от IEK серии ESCA с артикулом crt01-0-080-400 подходит для прокладки силовых и управляющих кабелей в промышленных условиях, где важна надежность и долгий срок службы.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 80х400мм используется для создания Т-образного ответвления в кабельном лотке без резких углов. Это позволяет сохранить радиус изгиба кабеля, предотвращая повреждение жил и изоляции. Подходит для систем, требующих распределения кабелей между несколькими направлениями: например, на участках перехода от главной трассы к группе оборудования, в цехах, на транспортерных линиях, в распределительных пунктах.

Технические характеристики

• Высота лотка: 80 мм - обеспечивает достаточную вместимость для пучков кабелей среднего сечения;
• Ширина лотка: 400 мм - позволяет размещать большое количество проводов или крупногабаритные кабели;
• Материал: сталь с покрытием по методу Сендзимира - гарантирует высокую коррозионную стойкость;
• Толщина стенки: 0,8 мм - оптимальная прочность при минимальном весе;
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость дополнительных креплений при сборке;
• Цвет: светло-серый - соответствует стандартному цвету металлических кабельных систем IEK;
• Диапазон рабочих температур: от –50 C до +40 C - работает в суровых климатических зонах;
• Степень защиты IP00 - не защищён от попадания воды и пыли; применяется только внутри закрытых помещений или в контролируемых условиях;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Климатические исполнения: У2, ХЛ2, УХЛ2, ОМ2 - допущены к использованию в помещениях с нормальным, умеренным и повышенным уровнем влажности;
• Соответствие стандарту: ГОСТ Р 52868-2007 - сертифицирован для применения в России и странах ЕАЭС.

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 80х400мм совместим с другими элементами серии ESCA того же размера (80×400 мм). Монтаж осуществляется путём фиксации к основному лотку с помощью болтов или саморезов через предварительно подготовленные отверстия. Интегрированный соединительный разъём обеспечивает герметичное и механически прочное соединение без необходимости установки дополнительных деталей. Для правильной сборки важно, чтобы все элементы трассы имели одинаковую ширину и высоту. Крышка лотка в комплект не входит - её необходимо заказывать отдельно.

Преимущества

• Плавный изгиб снижает риск перегибов кабелей, особенно при прокладке многожильных и чувствительных к деформации проводов;
• Оцинкование по методу Сендзимира даёт равномерный и плотный слой цинка - выше, чем при обычном холодном цинковании;
• Интегрированный разъём ускоряет сборку и минимизирует вероятность некачественного соединения;
• Соответствие ГОСТ Р 52868-2007 - гарантирует соответствие требованиям промышленных объектов;
• Долгий срок службы - снижает затраты на замену и обслуживание.

Ограничения применения

• Не предназначен для открытых площадок, улиц, подземных коллекторов - степень защиты IP00 не обеспечивает защиту от влаги и пыли;
• Не рекомендуется использовать в местах с постоянным воздействием химически активных веществ (кислоты, щелочи) - даже оцинкованная сталь может подвергнуться коррозии;
• Требуется обязательная установка крышки - без неё кабели остаются открытыми, что нарушает правила безопасности;
• Не подходит для кабелей с внешним диаметром более 80 мм - возможны трудности с заполнением и изгибом.

Примеры использования

• На заводе: ответвление от главного кабельного лотка к группе станков вдоль конвейера;
• В распределительной подстанции: организация выхода кабелей от шин к автоматическим выключателям;
• В логистическом центре: распределение питания между конвейерными линиями и освещением;
• В административном здании: прокладка кабелей связи от серверной комнаты к смежным офисам.

Практические советы

• Перед монтажом проверьте внутренний профиль лотка - он должен точно совпадать с размером 80×400 мм, иначе возникнут зазоры или перекосы;
• Обязательно используйте крышку того же типа и серии - она обеспечивает доступ к кабелям и защищает от случайного контакта;
• При прокладке кабелей с большим числом жил следите за радиусом изгиба - он должен быть не меньше 10–15 диаметров кабеля;
• Для работы в условиях повышенной влажности (например, в пищевой промышленности) дополнительно проверьте целостность цинкового покрытия после монтажа;
• Запасайте несколько единиц этого разветвителя - он часто требуется при модернизации существующих трасс, когда меняется маршрутизация кабелей.
