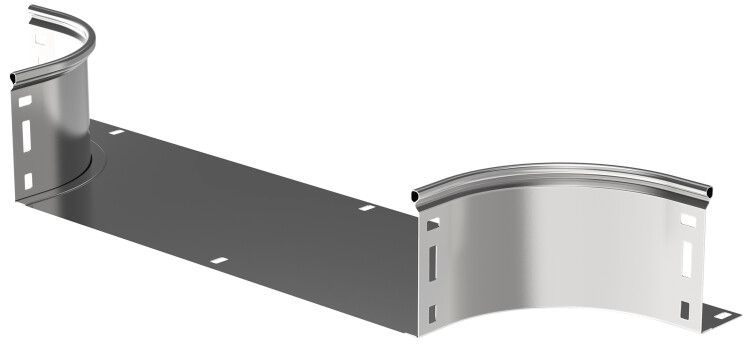

Отвод Т-обр. плавн. тип Г01 ESCA 80х400мм | COT01-0-080-400 IEK

Отвод Т-образный плавный тип Г01 80х400мм от IEK (ИЭК), артикул cot01-0-080-400, предназначен для плавного изменения направления кабельной трассы в виде буквы T или X, обеспечивая надёжную прокладку кабелей в лотках без резких перегибов. Этот элемент серии ESCA используется в системах распределения электроэнергии на объектах промышленного и коммерческого назначения.

Назначение и область применения

Отвод Т-образный плавный тип Г01 80х400мм позволяет организовать горизонтальное Т- или Х-образное ответвление кабельной трассы. Также он применяется для перехода от горизонтальной части лотка к вертикальному спуску - без установки крышки. Подходит для прокладки силовых и контрольных кабелей в условиях, где требуется сохранить минимальный радиус изгиба и предотвратить повреждение изоляции.

Технические характеристики

• Высота лотка: 80 мм
• Ширина лотка: 400 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход без зажима кабелей
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузке от кабелей
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - устойчивость к коррозии, срок службы до 20 лет
• Степень защиты: IP00 - не защищён от попадания воды и пыли; требует установки в закрытых помещениях или под крышкой
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в помещениях с нормальным и повышенным уровнем влажности, включая неотапливаемые
• Огнестойкость: да - материал не распространяет горение, соответствует требованиям пожарной безопасности
• Цвет: серый - совместим с другими элементами серии ESCA
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие российским стандартам на кабельные системы

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 80х400мм совместим с лотками той же высоты (80 мм) и ширины (400 мм) от IEK серии ESCA. Монтаж осуществляется путём фиксации болтовыми соединениями к смежным участкам лотка. Соединительный разъём уже интегрирован - дополнительная сборка не требуется. Для герметизации и защиты от внешних воздействий необходимо использовать крышку (не входит в комплект).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 и имеет подтверждённую огнестойкость. Оцинкованное покрытие снижает риск коррозии даже при длительном контакте с влагой. Применение в условиях низких температур не влияет на целостность металла. Однако из-за степени защиты IP00 использование вне помещений или в сырых средах без дополнительной защиты запрещено.

Преимущества

• Плавный радиус 100 мм исключает перегибы кабелей, продлевая срок службы изоляции
• Оцинкование по методу Сендзимира гарантирует долговечность - защитный слой цинка ≥10 мкм
• Интегрированный соединительный разъём ускоряет монтаж и снижает количество точек соединения
• Огнестойкий материал повышает безопасность в случае возгорания
• Серый цвет и унифицированный дизайн обеспечивают эстетичность и совместимость с другими элементами серии ESCA

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие защиты IP00 требует обязательного использования крышки
• Не рекомендуется применять в местах с постоянным воздействием химически активных веществ (кислоты, щёлочи)
• Не подходит для кабелей с большим наружным диаметром - проверьте возможность прохода через внутреннее сечение 80×400 мм
• Запрещено использовать без крепления к основному лотку - возможен прогиб под весом кабеля

Примеры использования

• Промышленные цеха: организация ответвлений кабельных трасс к станкам, конвейерам, пультам управления
• Жилые и офисные здания: прокладка кабелей в технических коридорах и шахтах с изменением направления
• Подземные парковки и неотапливаемые помещения: благодаря климатическому исполнению У2/ХЛ2 работает при минусовых температурах
• Объекты энергетики: распределительные пункты и трансформаторные подстанции с плотной укладкой кабелей

Практические советы

• Перед монтажом проверьте, что все кабели поместятся внутри лотка с учётом радиуса изгиба - минимальный радиус 100 мм требует свободного пространства вокруг изгиба
• Обязательно используйте крышку того же типа и производителя - она обеспечивает защиту от пыли, влаги и случайного доступа
• Фиксируйте отвод не менее чем в двух точках - одна на каждом конце - чтобы избежать провисания при большой массе кабелей
• При работе в условиях повышенной влажности дополнительно проверяйте состояние цинкового покрытия каждые 3–5 лет
• Отвод совместим только с лотками шириной 400 мм и высотой 80 мм - не пытайтесь адаптировать его к другим размерам
