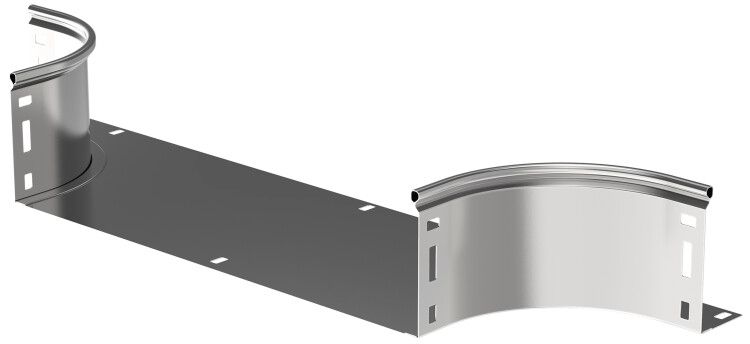

Отвод Т-обр. плавн. тип Г01 ESCA 100х400мм | COT01-0-100-400 IEK

Отвод Т-образный плавный тип Г01 100х400мм от IEK (ИЭК) - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает организацию ответвлений без острых углов. Артикул cot01-0-100-400 входит в серию ESCA и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 100х400мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельных трасс. Подходит также для вертикального отвода вниз - без установки крышки. Применяется там, где требуется изменить направление кабельной линии без перегибов, чтобы сохранить целостность изоляции проводов и уменьшить механическую нагрузку на кабели. Часто встречается в системах управления заводов, распределительных щитовых, транспортерных линиях и объектах с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Внутренний радиус: 100 мм - обеспечивает плавный изгиб кабелей, исключает повреждение жил при прокладке;
• Высота лотка: 100 мм; ширина: 400 мм - соответствует стандартным габаритам кабельных лотков;
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии;
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже, но не создаёт лишнего веса;
• Исполнение: с встроенным интегрированным соединителем - позволяет легко состыковать с другими элементами лотка без дополнительных фиксаторов;
• Степень защиты IP00 - не защищён от попадания воды и пыли, требует установки в закрытых помещениях или под крышкой;
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных и умеренных климатических зон;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: У2/ХЛ2/УХЛ2/ОМ2 - допущено к использованию в помещениях с контролируемым микроклиматом;
• Огнестойкость: да - материал не распространяет горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - совпадает с цветовой гаммой большинства кабельных лотков IEK;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие российскому стандарту на кабельные пути.

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 100х400мм совместим с лотками того же типа и размера от IEK (серия ESCA). Монтаж осуществляется путём вставки в лоток и фиксации через встроенный соединитель - дополнительные болты или хомуты не требуются. Для вертикального отвода вниз достаточно просто повернуть отвод на 90° и закрепить его к основному лотку. Крышка не входит в комплект - её необходимо приобрести отдельно, если требуется герметизация или защита от внешних воздействий.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, что гарантирует безопасность при проектировании и монтаже кабельных систем. Огнестойкость подтверждает, что материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Цинкование по методу Сендзимира обеспечивает долговечность даже в средах с повышенной влажностью, однако при наличии открытого доступа к влаге и химически активным средам рекомендуется использовать дополнительную защиту.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при прокладке и обслуживании;
• Интегрированный соединитель ускоряет сборку и исключает необходимость в дополнительных креплениях;
• Оцинкованная сталь устойчива к коррозии, продлевает срок службы системы;
• Подходит для монтажа в труднодоступных местах благодаря компактной форме;
• Серый цвет гармонирует с другими элементами серии ESCA, упрощает визуальный контроль трассы.

Ограничения применения

• Не предназначена для открытых участков трасс - степень защиты IP00 не предохраняет от влаги, пыли и механических повреждений;
• Требует обязательной установки крышки при работе в условиях возможного контакта с водой, маслом или агрессивными средами;
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверяйте спецификацию кабеля перед монтажом;
• Не рекомендуется применять в качестве опоры для тяжёлых кабельных bundles свыше 10–12 кг на метр - нагрузка должна распределяться равномерно по всей длине лотка.

Примеры использования

• Обход препятствий на технологической линии - например, трубопровода или рамы оборудования;
• Переход между двумя параллельными рядами кабельных лотков в цехе;
• Отвод кабелей от главной трассы к станкам, насосам или датчикам в автоматизированных системах;
• Создание Х-образного пересечения двух кабельных маршрутов в распределительном помещении.

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба используемых кабелей - особенно важен для силовых и многожильных кабелей;
• Если отвод будет установлен в месте с возможным попаданием влаги - обязательно смонтируйте крышку подходящего типа;
• При необходимости замены или модификации трассы - отвод можно демонтировать без повреждения соседних элементов благодаря встроенному соединителю;
• Для удобства сборки используйте одинаковые элементы серии ESCA - они имеют точную геометрию и совместимые крепёжные элементы;
• Проверьте наличие всех компонентов перед началом работ: сам отвод, встроенный соединитель, отверстия для крепления - крышка и крепёж в комплект не входят.
