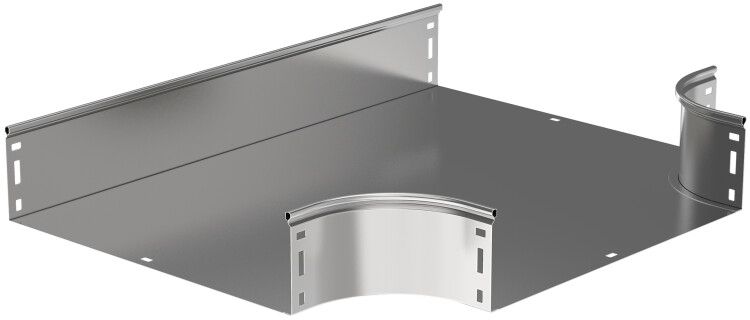

Разветвитель Т-образ. плавн. тип Г01 ESCA 100х400мм IEK CRT01-0-100-400

Разветвитель Т-образный плавный тип Г01 ESCA 100х400мм - это элемент кабельной системы, предназначенный для плавного Т-образного ответвления трассы при прокладке кабелей в лотках. Бренд IEK и артикул crt01-0-100-400 указывают на соответствие серии ESCA, обеспечивающей надежную работу в промышленных условиях.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 100х400мм используется для создания перехода между основной кабельной трассой и боковым ответвлением под углом 90°. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется изменить направление кабельной сети без резких поворотов - например, на производствах, в энергообъектах, на транспорте и в объектах ЖКХ.

Технические характеристики

• Высота лотка: 100 мм - обеспечивает проход кабелей сечением до 10–15 мм2 в плотном заполнении;
• Ширина лотка: 400 мм - позволяет укладывать несколько групп кабелей параллельно;
• Материал: сталь с покрытием по методу Сендзимира - гарантирует долговечность и коррозионную стойкость;
• Толщина стенки: 0,8 мм - достаточная жесткость для механической нагрузки при монтаже и эксплуатации;
• Температурный диапазон: от –50 C до +40 C - работает в холодных регионах и в помещениях с перепадами температур;
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены;
• Климатическое исполнение: У2/ХЛ2/УХЛ2/ОМ2 - соответствует требованиям для установки в закрытых и частично открытых помещениях;
• Степень защиты IP00 - не защищен от попадания воды и пыли; применяется только внутри помещений;
• Цвет: светло-серый - совпадает с цветовой гаммой всей серии ESCA для единообразия трассы;
• Исполнение: с встроенным интегрированным соединителем - исключает необходимость дополнительных фланцев или болтовых соединений при сборке;
• Нормативный документ: ГОСТ Р 52868-2007 - сертифицирован для использования в России и странах ЕАЭС.

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 100х400мм совместим с другими элементами серии ESCA того же размера - лотками, уголками и крышками. Монтаж выполняется путём прямой стыковки с основным лотком и боковым ответвлением. Соединитель уже встроен - достаточно выровнять детали и закрепить их саморезами или хомутами к опорной конструкции. Крышка в комплект не входит - её необходимо заказать отдельно, если требуется герметизация трассы.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных лотков. Отсутствие степени защиты IP00 требует обязательного соблюдения условий внутренней установки - нельзя использовать во влажных зонах, на улице или в местах с риском попадания жидкостей и пыли. Нагрузка на конструкцию должна соответствовать расчетной массе кабелей - не допускаются точечные сосредоточенные нагрузки выше рекомендованной.

Преимущества

• Плавный радиус изгиба снижает механическую нагрузку на кабели при прокладке - предотвращает повреждение изоляции;
• Цинкование по методу Сендзимира даёт равномерное и прочное антикоррозийное покрытие - увеличивает срок службы в сравнении с обычным цинкованием;
• Встроенный соединитель ускоряет монтаж - не нужны дополнительные детали или сварка;
• Единая система ESCA - все элементы взаимозаменяемы, что упрощает ремонт и модификацию трассы;
• Поддержка рекомендованного проектного ассортимента - изделие проверено для применения в типовых решениях.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP00 не защищает от влаги и пыли;
• Не следует применять в средах с высокой коррозионной активностью - например, в химических цехах без дополнительной защиты;
• Требуется наличие крышки для защиты от внешнего воздействия - без неё возможны случайные повреждения кабелей;
• Не подходит для кабелей с большим наружным диаметром - максимальная вместимость ограничена высотой 100 мм;
• Запрещён монтаж в местах с постоянными вибрациями без дополнительной амортизации - возможно ослабление креплений.

Примеры использования

• На заводе - организация ответвления кабеля от главной трассы к станку, расположенному перпендикулярно;
• В распределительном пункте - вывод кабелей от шины к автоматическим выключателям;
• В офисном здании - формирование ответвления к группе розеток в смежном помещении;
• На железнодорожной платформе - прокладка сигнальных кабелей через пересечение путей.

Практические советы

• Перед монтажом проверьте посадочные размеры - высота 100 мм и ширина 400 мм должны точно совпадать с остальной частью трассы;
• Обязательно используйте крышку ESCA-100x400, если есть риск попадания пыли, влаги или механических повреждений;
• При большом количестве кабелей в ответвлении - убедитесь, что суммарный диаметр не превышает 70–80% свободного объема лотка;
• Фиксируйте разветвитель к несущей конструкции минимум в двух точках - перед и после изгиба - чтобы избежать провисания;
• При использовании в холодных условиях (до –50 C) - контролируйте эластичность кабелей, особенно ПВХ-изоляции, которая становится хрупкой при низких температурах.
