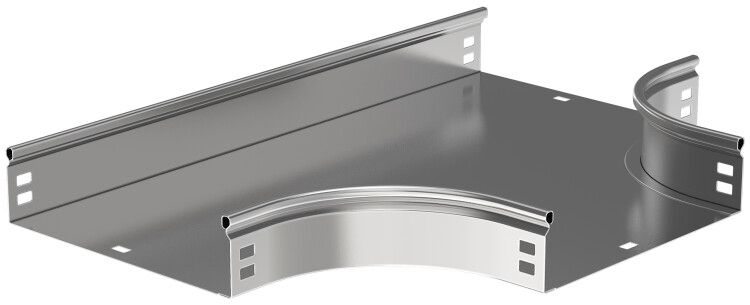

Разветвитель Т-образ. плавн. тип Г01 ESCA 100х300мм IEK CRT01-0-100-300

Разветвитель Т-образный плавный тип Г01 ESCA 100х300мм от IEK - это стальной элемент кабельной трассы для безопасного и плавного изменения направления проводов на Т-образном участке. Аксессуар подходит для прокладки силовых и управляющих кабелей в промышленных и коммерческих объектах, особенно там, где требуется надежная защита от коррозии и долгий срок службы.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 100х300мм используется для создания ответвлений в кабельных каналах под углом 90 градусов. Он позволяет организовать переход от основной трассы к боковой ветви без острых изгибов, что снижает риск повреждения изоляции кабелей при протяжке. Применяется в системах распределения электроэнергии на заводах, в складских комплексах, торговых центрах и других помещениях с высокой плотностью кабельных сетей.

Технические характеристики

• Тип изделия: Ответвитель T-образный
• Материал: Сталь с покрытием
• Габариты: Высота 100 мм, ширина 300 мм
• Исполнение: С встроенным интегрированным соединителем - обеспечивает герметичное и прочное соединение с другими элементами трассы без дополнительных фитингов
• Тип конструкции: Тройник горизонтальный - ось основной трубы расположена горизонтально, ответвление - перпендикулярно
• Покрытие: Оцинковано по методу Сендзимира - равномерный слой цинка толщиной не менее 10 мкм, обеспечивающий антикоррозийную защиту
• Цвет: Светло-серый
• Срок службы: До 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 100х300мм совместим с другими элементами серии ESCA от IEK, имеющими аналогичные габариты и тип крепления. Монтаж осуществляется путём вставки в уже смонтированную кабельную трассу - соединитель внутри корпуса автоматически фиксирует детали при сборке. Для установки не требуются болты или сварка. Убедитесь, что внутренний проход соответствует диаметру используемых кабелей и количеству жил - максимальная заполненность не должна превышать 40% площади сечения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию. Произведено в соответствии с технологическими нормами IEK для промышленного оборудования. Сертификация по ГОСТ и ТР ЕАЭС подтверждает соответствие требованиям к механической прочности и защите от внешних воздействий.

Преимущества

• Плавный радиус изгиба минимизирует нагрузку на кабели при протяжке
• Встроенный соединитель исключает необходимость в дополнительных крепёжных элементах
• Оцинкование по методу Сендзимира гарантирует длительную защиту от ржавчины даже в сырых помещениях
• Универсальная форма подходит для вертикальных и горизонтальных трасс
• Лёгкий вес и простота монтажа позволяют снизить время установки

Ограничения применения

• Не предназначен для открытых наружных установок без защиты от прямого попадания воды - крышка в комплект не входит
• Не рекомендуется использовать в зонах с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Подходит только для кабелей с диаметрами, соответствующими внутреннему сечению 100×300 мм; крупногабаритные пучки могут затруднять протяжку
• Не является заменой распределительному щиту - служит исключительно для маршрутизации кабелей

Примеры использования

• Отвод питания к конвейерной линии от основного кабельного канала в цехе
• Разветвление сигнальных кабелей управления на автоматизированной линии
• Переход от горизонтального кабельного канала к вертикальному стояку в многоэтажном офисе
• Обустройство точки доступа для ремонтных работ в закрытой кабельной трассе

Практические советы

• Перед монтажом проверьте, чтобы все кабели помещались в канал без перегрузки - превышение заполнения вызывает перегрев и трудности при обслуживании
• При использовании в местах с возможным скоплением влаги (например, в подвале) дополнительно применяйте термоусадочные муфты на входах/выходах кабелей
• Не забудьте, что крышка не входит в комплект - её необходимо заказывать отдельно, если требуется герметизация
• При замене старого элемента - выбирайте тот же артикул crt01-0-100-300, чтобы сохранить совместимость с существующей трассой
• Для удобства планирования системы учтите, что размеры 100×300 мм определяют внешние габариты - внутреннее сечение меньше на толщину стенок
