Разветвитель Т-образ. плавн. тип Г01 ESCA 80х500мм HDZ IEK CRT01-0-080-500-HDZ

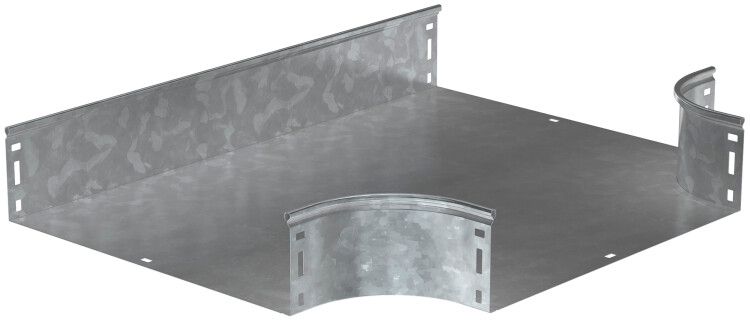

Разветвитель Т-образный плавный тип Г01 ESCA 80х500мм HDZ - элемент кабельной системы, обеспечивающий плавное Т-образное ответвление трассы на участках с высокой плотностью прокладки кабелей. Продукт бренда IEK из серии ESCA подходит для промышленных объектов, где важны долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 80х500мм HDZ используется для создания перехода кабельной трассы под углом 90° - например, когда основная линия должна ответвиться в сторону, сохраняя целостность и порядок прокладки проводов. Подходит для установки в производственных помещениях, на заводах, в энергообъектах, транспортных терминалах и других местах с жесткими требованиями к организации кабельных путей.

Технические характеристики

• Высота кабельного лотка: 80 мм - позволяет прокладывать значительное количество кабелей без перегрузки;
• Ширина: 500 мм - обеспечивает большую вместимость и удобство доступа к кабелям;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в условиях повышенной влажности;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузке от заполненного лотка;
• Цветовое исполнение: RAL 7047 (серый металлик) - совпадает с другими элементами серии ESCA для единообразия;
• Климатические условия: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - работает в широком диапазоне температур и сред;
• Диапазон рабочих температур: от –50 C до +40 C - выдерживает экстремальные зимние и летние условия;
• Степень защиты IP00 - не имеет герметичной защиты; применяется только внутри закрытых помещений;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии повреждений покрытия;
• Соответствие нормативам: ГОСТ Р 52868-2007 - соответствует требованиям к кабельным системам в России;
• Исполнение: с интегрированным соединительным разъемом - исключает необходимость доп. фиксирующих деталей при сборке.

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 80х500мм HDZ совместим с остальными элементами серии ESCA того же размера (80×500 мм). Монтаж осуществляется на опорные конструкции с помощью болтов или сварки - в зависимости от проекта. Интегрированный соединительный разъем позволяет легко состыковать с прямыми участками лотка без зазоров. Для надежного соединения рекомендуется использовать штатные крепежи от IEK. Крышка в комплект не входит - её необходимо заказать отдельно, если требуется защита от пыли и случайного контакта.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасную организацию кабельных трасс в промышленных и коммерческих зонах. Горячее цинкование снижает риск возгорания при аварийном нагреве и предотвращает образование оксидов, которые могли бы вызвать замыкание. Однако, поскольку степень защиты IP00 не предусматривает никакой герметизации, применение вне закрытых помещений или в сырых зонах недопустимо.

Преимущества

• Плавный радиус изгиба минимизирует перегиб кабелей - продлевает срок жизни изоляции;
• Горячее цинкование гарантирует защиту от коррозии на протяжении всего срока службы - особенно важно в агрессивных средах;
• Интегрированный разъем ускоряет сборку и исключает люфты между секциями;
• Единый дизайн с сериями IEK ESCA - упрощает замену и модификацию существующих трасс;
• Стандартные габариты позволяют использовать готовые решения для проектирования без доработок.

Ограничения применения

• Не предназначена для открытых площадок, улиц, коллекторов, канализационных камер - из-за IP00;
• Запрещено использование в взрывоопасных зонах - отсутствуют специальные защиты;
• Не подходит для силовых кабелей выше 10 кВ - не рассчитана на такие уровни напряжения;
• Требуется обязательная установка крышки, если есть вероятность попадания пыли, воды или посторонних предметов внутрь;
• При использовании в холодных регионах (>–50 C) следует проверить хрупкость материалов перед монтажом - хотя сталь устойчива, удары при низких температурах могут повредить кромки.

Примеры использования

• На конвейерной линии - ответвление питания к датчикам и приводам с главной трассы;
• В цехе по производству оборудования - организация параллельной линии к новому станку без демонтажа основной;
• В распределительных пунктах - формирование ответвлений к групповым щиткам;
• На железнодорожных платформах - прокладка сигнализации и связи через пересечение трасс.

Практические советы

• Перед монтажом проверьте, что все смежные элементы имеют ту же высоту (80 мм) и ширину (500 мм);
• Обязательно используйте крышку (заказывается отдельно) - без неё возможен выход кабелей из лотка и травма персонала;
• При сварке креплений избегайте перегрева - это может повредить цинковое покрытие вокруг шва;
• При необходимости увеличения грузоподъемности - усиливайте точки крепления дополнительными кронштейнами;
• Проверяйте наличие дефектов на поверхности после доставки - царапины на цинке требуют антикоррозийной обработки.
