Отвод Т-обр. плавн. тип Г01 ESCA 80х500мм | COT01-0-080-500 IEK

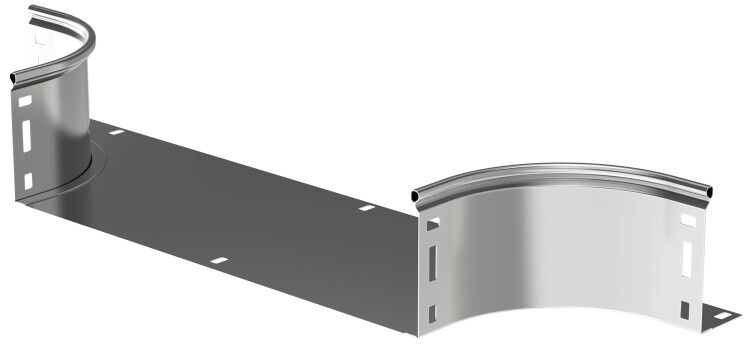

Отвод Т-образный плавный тип Г01 ESCA 80х500мм от IEK используется для изменения направления кабельной трассы в виде буквы T или X, обеспечивает плавный переход проводов между участками лотка. Артикул cot01-0-080-500 соответствует серийному решению ESCA для промышленных объектов.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 80х500мм служит для создания горизонтальных ответвлений кабельной трассы - например, когда необходимо вывести кабели в сторону от основной линии. Подходит также для вертикального Т-ответвления вниз без установки крышки. Применяется в системах распределения электроэнергии на заводах, в цехах, на транспорте и других местах с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Высота лотка: 80 мм
• Ширина лотка: 500 мм
• Внутренний радиус поворота: 100 мм - обеспечивает минимальную нагрузку на изгибаемые кабели
• Материал: сталь с покрытием по методу Сендзимира - устойчивость к коррозии за счёт равномерного цинкового слоя ≥10 мкм
• Толщина стенки: 0,8 мм - достаточная жёсткость для механической нагрузки при монтаже
• Степень защиты IP00 - изделие не имеет герметичной защиты; предназначено для внутреннего использования в закрытых помещениях
• Огнестойкость: да - материал сохраняет форму при воздействии открытого пламени в рамках норм ГОСТ Р 52868-2007
• Рабочий температурный диапазон: от –50 C до +40 C - допустимо применение в холодильных камерах, на открытых площадках в суровом климате
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - адаптирован для условий России и стран СНГ
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: серый - совпадает с цветовой гаммой всей серии ESCA

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 80х500мм совместим с другими элементами серии ESCA того же размера (80×500 мм). Монтаж осуществляется болтовым соединением с прямыми секциями лотка. Интегрированный соединительный разъём позволяет фиксировать детали без дополнительных крепёжных элементов - достаточно затянуть болты на месте стыка. Для сборки требуется доступ к боковым поверхностям лотка. Крышка не входит в комплект - её следует заказывать отдельно, если необходима защита сверху.

Безопасность и стандарты

Произведён согласно ГОСТ Р 52868-2007 - требования к металлическим кабельным лоткам для силового и управления оборудованием. Огнестойкость подтверждена тестированием на термостойкость. Отсутствие степени защиты выше IP00 требует исключительно внутрипомещенного использования без контакта с влагой, пылью или химически активными средами.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке
• Цинкование по методу Сендзимира гарантирует долгую жизнь даже в условиях повышенной влажности
• Жёсткая конструкция из стали 0,8 мм предотвращает деформацию при нагрузке
• Интегрированный разъём ускоряет сборку и минимизирует количество используемых крепёжных деталей
• Поддержка широкого диапазона температур делает возможным использование в регионах с экстремальным климатом

Ограничения применения

• Не внешней установке без дополнительной защиты - степень IP00 не защищает от воды и пыли
• Запрещено использовать в качестве опоры для оборудования или труб - рассчитан только на вес кабеля
• Не рекомендуется применять в зонах с постоянным ударным воздействием - возможно деформирование стенок
• Требуется обязательная установка крышки при необходимости защиты сверху - сам отвод крышкой не оснащен

Примеры использования

• Переход кабелей от главной трассы к станку в цеху с ограниченным пространством
• Обход препятствий (колонн, воздуховодов) в технологических корпусах
• Формирование развилки для питания нескольких шкафов управления от одного лотка
• Создание вертикального спуска кабелей в нишу без установки перфорированной крышки

Практические советы

• Проверьте перед монтажом соответствие ширины и высоты отвода другим элементам системы - все части должны иметь одинаковые параметры (80×500 мм)
• При использовании в сыром помещении дополнительно проверьте целостность цинкового покрытия после резки или сверления - поврежденные места можно обработать антикоррозийным составом
• Не забудьте предусмотреть место для установки крышек, если потребуется обслуживание кабелей - они продаются отдельно
• При проектировании маршрута учтите, что радиус 100 мм требует свободного пространства не меньше 200 мм вдоль направления поворота
