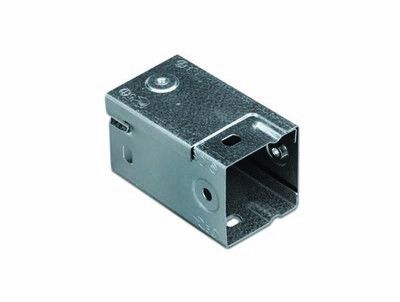

Разворот плоский левый глухой 50х50 DKC 39005 ДКС

Разворот плоскости левый глухой 50х50 DKC - это угловой аксессуар из серии S5 Combitech, предназначенный для изменения направления кабельной трассы на 90° влево. Изделие обеспечивает герметичный переход между участками лотка, защищает провода от внешних воздействий и совместимо с системой листовых лотков DKC.

Назначение и область применения

Разворот плоскости левый глухой 50х50 DKC используется для поворота кабельной трассы под прямым углом влево внутри закрытых лотков. Применяется там, где требуется сохранить целостность защиты кабелей - например, в промышленных помещениях, на производствах, в распределительных щитах, на конвейерах и станках. Подходит для систем, требующих защиты от пыли, влаги и механических повреждений.

Технические характеристики

• Габариты: 50×50 мм - внутреннее сечение соответствует стандартным лоткам серии S5 Combitech;
• Материал: нержавеющая сталь толщиной 0,8 мм - обеспечивает прочность и долговечность;
• Покрытие: холодное цинкование + грунтовка - улучшает коррозионную стойкость, особенно в агрессивных средах;
• Тип соединения: винтовой разъем - позволяет собирать и разбирать конструкцию без сварки;
• Исполнение: угловое соединение, глухое - закрытая форма исключает доступ посторонних предметов;
• Огнестойкость: да - материал выдерживает высокие температуры, не поддерживает горение;
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech;
• Производство: выполнено по технологии Сендзимира - гарантирует равномерное и прочное цинковое покрытие.

Совместимость и монтаж

Разворот плоскости левый глухой 50х50 DKC совместим только с лотками серии S5 Combitech от DKC. Устанавливается на прямые участки трассы через винтовые соединения - не требует сварки или клепки. Для сборки используются болты и гайки, входящие в комплект лотков этой серии. Монтаж выполняется после прокладки кабелей: элемент фиксируется на месте поворота, затем закрывается крышкой (если предусмотрена). Герметичность достигается за счет плотного прилегания стенок и наличия уплотнителей в комплекте лотков.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных кабельных систем. Огнестойкий материал снижает риск распространения пламени. Цинковое покрытие защищает от электрохимической коррозии, что важно в условиях повышенной влажности. Соответствие стандартам IEC 61537 и EN 61537 подтверждается документацией производителя DKC.

Преимущества

• Закрытая конструкция предотвращает попадание пыли, влаги и сторонних частиц на кабели;
• Высокая механическая прочность благодаря нержавеющей стали и толщине 0,8 мм;
• Легко интегрируется в существующую систему S5 Combitech без доработок;
• Не требует сложного оборудования для установки - достаточно обычного инструмента;
• Стойкость к химическим веществам и перепадам температур делает изделие пригодным для жестких условий эксплуатации.

Ограничения применения

• Подходит только для систем S5 Combitech - несовместим с другими сериями лотков;
• Не предназначен для наружной установки без дополнительной защиты от УФ-излучения;
• Не рекомендуется использовать в местах с постоянными ударными нагрузками - возможна деформация стенок;
• Толщина материала 0,8 мм ограничивает применение в зонах с экстремально высокими механическими нагрузками (например, транспортировка тяжелых грузов поверх лотка).

Примеры использования

• Переход кабельной трассы от горизонтального лотка к вертикальному в цехе с оборудованием;
• Поворот трассы вокруг колонны или технологического оборудования в распределительном пункте;
• Сборка замкнутых контуров управления в автоматизированных линиях;
• Прокладка силовых и сигнальных кабелей в пищевой промышленности - благодаря антикоррозийному покрытию и легкости очистки.

Практические советы

• Проверьте перед монтажом, чтобы внутренние размеры лотка точно совпадали с 50×50 мм - даже небольшая разница может нарушить герметичность;
• Используйте только оригинальные винты и крепеж от DKC - другие могут иметь отличную резьбу или размер головки;
• При необходимости прокладки большого числа кабелей - убедитесь, что суммарный диаметр не превышает 70% внутреннего объема разворота;
• После монтажа проверьте плотность соединений: при наличии люфта затяните винты до упора, но без перегрузки;
• Элемент можно использовать в системах с частым обслуживанием - легко демонтируется и повторно собирается без потери качества.
