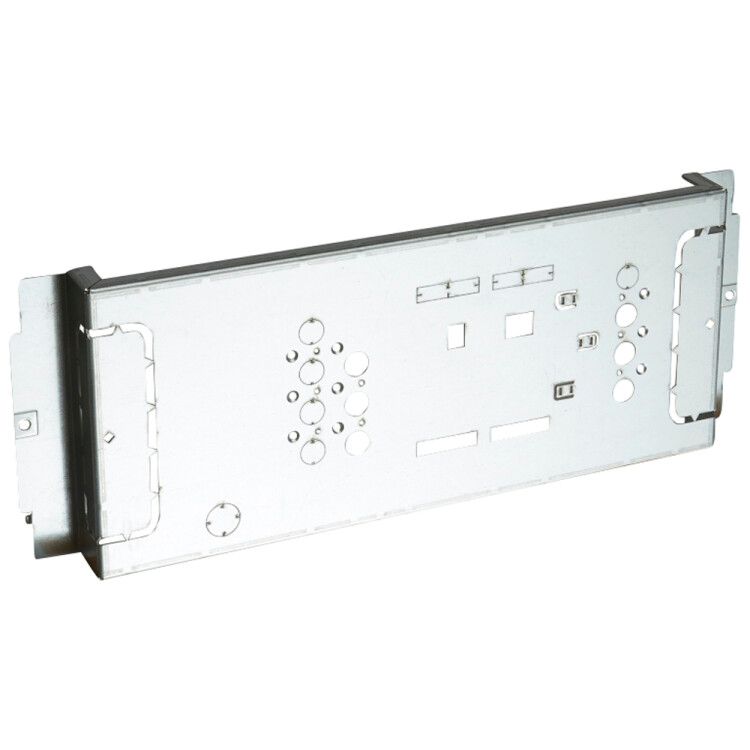

Регулируемая монтажная плата - XL3 4000 24 модуля горизонтальная установка 1 DPX3 160 съём. исполнения | 020795 Legrand

Узел монтажный DPX3 160 съемный, регулируемый по глубине, горизонтальный от Legrand Euro - это компонент для фиксации оборудования на стене или панели с возможностью точной настройки глубины установки. Подходит для сборки распределительных щитов, автоматических систем управления и других промышленных решений. Артикул 020795 входит в серию XL3.

Назначение и область применения

Узел монтажный DPX3 160 предназначен для крепления аппаратов защиты, автоматических выключателей, контакторов и другого электрооборудования внутри шкафов и щитов. Благодаря съемному и регулируемому по глубине дизайну позволяет точно позиционировать оборудование относительно лицевой панели. Особенно удобен там, где требуется соблюдать единый уровень установки или менять состав модулей без переделки всей конструкции.

Технические характеристики

• Тип изделия: Комплект монтажный
• Материал: Сталь - обеспечивает прочность и устойчивость к механическим нагрузкам
• Перфорация: Да - позволяет использовать саморезы или заклепки для жесткого крепления к основанию
• Цвет: Серый - соответствует стандартной цветовой гамме промышленного оборудования
• Горизонтальное расположение - ориентирован для монтажа вдоль горизонтальной оси шкафа
• Регулировка глубины - позволяет изменять положение оборудования на несколько миллиметров для точной подгонки
• Съемная конструкция - можно демонтировать узел целиком без разборки всего шкафа

Совместимость и монтаж

Узел монтажный DPX3 160 совместим со стандартными DIN-рейками и оборудованием, которое крепится через кронштейны или монтажные планки. Для установки используется перфорированная поверхность - крепление осуществляется болтами или саморезами к корпусу шкафа. Учитывайте посадочную ширину: узел рассчитан на типовые размеры оборудования из серии XL3. Перед монтажом проверьте соответствие толщины стенки шкафа и длины крепежа - слишком длинные болты могут повредить внутренние элементы.

Преимущества

• Возможность регулировки глубины снижает риск неправильной установки и улучшает эргономику обслуживания
• Съемная конструкция ускоряет замену или ремонт оборудования - не нужно отсоединять провода от всех устройств
• Стальная конструкция выдерживает длительные нагрузки и вибрацию
• Перфорация обеспечивает надежное крепление даже в условиях повышенной вибродинамики
• Серый цвет не бросается в глаза и легко сочетается с другими элементами шкафа

Ограничения применения

• Не предназначена для наружной установки - материал не имеет антикоррозийного покрытия
• Не подходит для вертикального монтажа - конструкция оптимизирована только для горизонтального положения
• Не рекомендуется использовать с оборудованием массой более 15 кг - не рассчитана на сверхтяжелые устройства
• Не совместима с нестандартными DIN-рейками или моделями вне серии XL3 без адаптеров

Примеры использования

• Фиксация автоматических выключателей в распределительном щите промышленного станка
• Установка контакторов и реле в системе управления конвейером
• Монтаж терморегуляторов и контроллеров в шкафах HVAC
• Создание модульных секций в щитах, где частично меняется состав оборудования

Практические советы

• Перед монтажом проверьте, что глубина установки оборудования соответствует зазору между задней стенкой шкафа и лицевой панелью
• Используйте антивибрационные прокладки под крепеж, если шкаф установлен на вибрирующей платформе
• При замене оборудования - открутите только крепеж самого узла, а не все болты шкафа
• Для многократного демонтажа используйте метизы с пластиковыми вставками - они предотвращают износ резьбы
• Артикул 020795 часто заказывают в паре с аналогичными узлами для равномерного распределения нагрузки
