Соединитель регулируемый горизонтальный внешний. H100 | LP0101 DKC ДКС

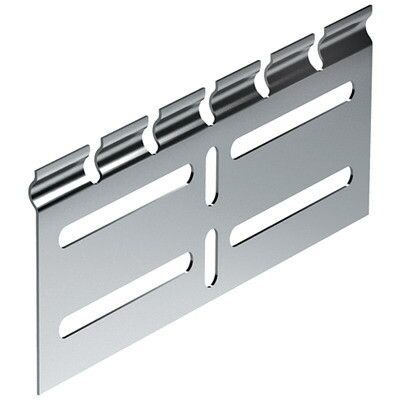

Соединитель регулируемый горизонтальный внешний H100 DKC - элемент кабельной системы L5 Combitech, предназначенный для гибкой настройки траектории трассы в горизонтальной плоскости. Выполнен из нержавеющей стали с горячим цинкованием, обеспечивает надёжное соединение лотков высотой 100 мм и сохраняет огнестойкость всей системы.

Назначение и область применения

Соединитель регулируемый горизонтальный внешний H100 DKC используется для создания поворотов кабельного лотка в горизонтальной плоскости. Применяется исключительно с лотками серии L5 Combitech высотой 100 мм. Устанавливается снаружи лотка, что позволяет изменить направление трассы без демонтажа кабелей. Подходит для промышленных объектов: заводские участки, энергообъекты, транспортные терминалы, где требуется частая перенастройка маршрута кабелей.

Технические характеристики

• Тип соединения: шарнирное - обеспечивает свободную угловую регулировку до 90°
• Высота совместимого лотка: 100 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинкование горячим способом - устойчиво к коррозии в условиях повышенной влажности
• Исполнение: продольный соединитель - работает вдоль оси лотка
• Огнестойкость: да - соответствует требованиям к защите от распространения огня
• Климатическое исполнение: УХЛ2 - допустимо применение в помещениях с температурой от −40C до +40C и относительной влажностью до 80%
• Цвет: серый

Совместимость и монтаж

Соединитель регулируемый горизонтальный внешний H100 DKC совместим только с кабельными лотками серии L5 Combitech высотой 100 мм. Крепление осуществляется через предварительно просверленные отверстия с помощью болтов M8. Монтировать можно как на готовых участках трассы - без необходимости вынимать кабели. Шарнирный механизм позволяет фиксировать угол после точной настройки. Для правильной установки проверьте соответствие шага отверстий на лотке и соединителе - они должны точно совпадать.

Безопасность и стандарты

Соединитель регулируемый горизонтальный внешний H100 DKC сохраняет огнестойкость всей кабельной системы L5 Combitech. Сертифицирован для работы в соответствии с нормами безопасности промышленных электроустановок. Наличие покрытия оцинковкой и материала из нержавеющей стали снижает риск возгорания от перегрева и короткого замыкания.

Преимущества

• Гибкая регулировка угла - легко адаптируется под сложные трассы без резки лотков
• Закрепление винтами - прочное и долговечное соединение, не требующее сварки
• Защита от коррозии - двойная защита (нержавеющая сталь + горячее цинкование) увеличивает срок службы в агрессивных средах
• Не нарушает целостность кабельной трассы - монтаж возможен без отключения оборудования
• Поддержка огнестойкости - не снижает класс защиты всей системы

Ограничения применения

• Не для вертикальных поворотов - предназначен только для горизонтальных изгибов
• Совместим только с лотками L5 Combitech высотой 100 мм - не подходит для других моделей или размеров
• Не рекомендуется использовать в местах постоянного механического воздействия (например, рядом с движущимися машинами) - шарнир может ослабнуть
• Не является герметичным элементом - не следует применять во взрывоопасных зонах или там, где нужна IP-защита

Примеры использования

• Переход кабельной трассы вокруг колонны в цехе
• Обход технологического оборудования на конвейере
• Изменение направления лотка в распределительном щите при ограниченном пространстве
• Адаптация трассы под существующую инфраструктуру без переделки основного канала

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый уровень - перепады вызывают нагрузку на шарнир
• Используйте антивибрационные прокладки между соединителем и лотком при работе в условиях вибраций
• После сборки затяните болты равномерно - переусиливать нельзя, это деформирует шарнир
• Для обслуживания трассы достаточно ослабить два болта - соединитель легко открывается без полного демонтажа
• Сохраняйте запасные комплекты - этот элемент часто становится единственным решением при изменении проекта
