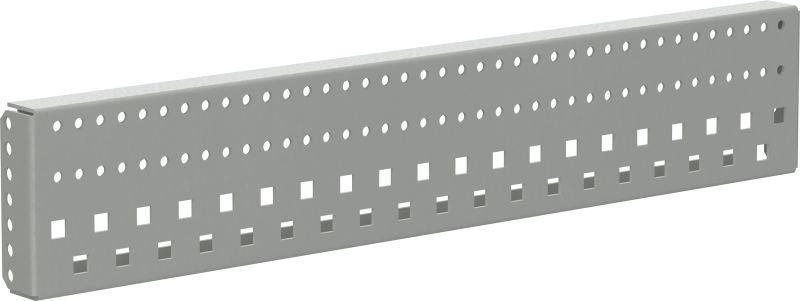

Рейка боковая усиленная 1000 FORMAT (уп.2шт) IEK FO-00-RSB-100

Рейка боковая усиленная 1000 (комплект 2 шт) от IEK (ИЭК) - металлическая направляющая для надёжного крепления воздушных автоматических выключателей в распределительных щитах. Комплект из двух реек обеспечивает устойчивую установку тяжёлых аппаратов, снижает риск деформации корпуса щита и повышает долговечность сборки. Артикул fo-00-rsb-100 относится к серии FORMAT.

Назначение и область применения

Рейка боковая усиленная 1000 предназначена для фиксации крупногабаритных устройств - в первую очередь воздушных автоматических выключателей - внутри электрических шкафов и распределительных щитов. Благодаря увеличенной нагрузочной способности, её используют там, где обычные рейки не справляются с весом аппарата или возникают вибрации. Подходит для промышленных объектов, энергообъектов, систем автоматизации и других мест, где требуется прочная база для тяжёлой коммутационной аппаратуры.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Толщина стенки: 2 мм - обеспечивает высокую жёсткость и устойчивость к механическим воздействиям;
• Форма просечки: квадратные отверстия и продольный паз - позволяют легко регулировать положение крепёжных элементов и использовать различные типы зажимов;
• Длина: 1000 мм - соответствует стандартным габаритам большинства силовых щитов;
• Срок службы: до 15 лет - при условии соблюдения норм монтажа и эксплуатации в допустимых условиях;
• Исполнение: специальный профиль - оптимизирован для равномерного распределения нагрузки на всю длину рейки.

Совместимость и монтаж

Рейка совместима со всеми популярными моделями воздушных автоматов, которые имеют стандартную систему крепления на DIN-рейке или через кронштейны с квадратными отверстиями. Монтируется на боковые стенки шкафа с помощью самонарезающих винтов или заклёпок. Продольный паз позволяет перемещать крепёж вдоль всей длины - удобно при компоновке нестандартных решений. Для установки рекомендуется использовать болты M4–M6 с подходящими гайками и шайбами. Каждый комплект содержит две рейки - одна для каждой стороны шкафа.

Преимущества

• Усиленная конструкция выдерживает большие массы - идеально для мощных автоматов до 125 А и выше;
• Оцинкованная поверхность предотвращает ржавчину даже в сырых помещениях;
• Квадратные отверстия обеспечивают плотное и надёжное крепление без люфта;
• Профиль с продольным пазом даёт свободу в расположении оборудования - можно менять схему сборки без сверления новых отверстий;
• Совместима с другими изделиями серии FORMAT - позволяет унифицировать сборку щитов.

Ограничения применения

Не предназначен для крепления оборудования, требующего точной фиксации по углу или вертикальному положению - например, некоторых реле или преобразователей частоты. Не используется как основная DIN-рейка для малогабаритных автоматов - для них лучше применять стандартные пластиковые или металлические DIN-рейки. Также не рекомендуется применять в условиях постоянного контакта с химически активными жидкостями или агрессивными парами без дополнительной защиты.

Примеры использования

• Установка воздушных автоматов ABB SACE Tmax, Schneider Masterpact MTZ в промышленном щите;
• Фиксация автоматов в щитах насосных станций, где возможна вибрация от работы оборудования;
• Сборка распределительных пунктов на заводах, где требуется быстрая замена аппаратов без демонтажа всего шкафа;
• Монтаж в щитах с ограниченным внутренним пространством - благодаря прочности можно отказаться от дополнительных усиливающих рам.

Практические советы

• Перед монтажом проверьте посадочные отверстия на автоматах - они должны точно совпадать с квадратными отверстиями на рейке;
• Если шкаф имеет тонкие стенки (менее 1,5 мм), используйте укрепляющие шайбы под крепёж;
• Не затягивайте болты слишком сильно - это может деформировать профиль и нарушить геометрию крепления;
• При использовании нескольких реек в одном шкафе - выставляйте их строго параллельно друг другу, чтобы автоматы устанавливались без перекоса;
• Артикул fo-00-rsb-100 - это именно комплект из двух реек; заказывать по одной нецелесообразно - система работает только в паре.
