Рейка основания тип B 1000 (2 шт/компл) FORMAT - FO-00-RBB-100 IEK

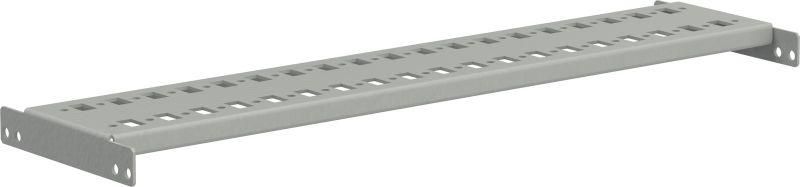

Рейка основания тип B 1000 (комплект 2 шт) от IEK - металлическая направляющая из оцинкованной стали для крепления кабельных каналов и жгутов внутри распределительных шкафов. Комплект из двух реек обеспечивает равномерную нагрузку и надёжную фиксацию проводов в нижней зоне шкафа. Артикул fo-00-rbb-100 относится к серии FORMAT и совместим со стандартными комплектующими IEK.

Назначение и область применения

Рейка основания тип B 1000 (комплект 2 шт) используется для монтажа кабельных трасс, хомутов и других элементов фиксации на дне электрических шкафов. Применяется в системах управления, автоматизации и распределения электроэнергии - например, в щитах для промышленного оборудования, станков, конвейеров и систем освещения. Отличается от рейки типа A способом крепления: тип B имеет продольный паз и квадратные отверстия, что позволяет использовать специальные крепёжные элементы серии FORMAT.

Технические характеристики

• Длина: 1000 мм
• Материал: сталь с цинковым покрытием - устойчивость к коррозии и механическому воздействию
• Толщина стенки: 2 мм - достаточна для жесткой фиксации без деформаций
• Форма отверстий: квадратные отверстия + продольный паз - обеспечивают гибкий монтаж крепежа
• Исполнение: специальный профиль - оптимизирован под установку стандартных креплений серии FORMAT
• Тип поверхности: оцинкованная - защищает от ржавчины даже во влажной среде
• Срок службы: до 15 лет - при условии соблюдения температурного режима и отсутствия агрессивных сред

Совместимость и монтаж

Рейка основания тип B 1000 (комплект 2 шт) совместима с крепежом серии FORMAT от IEK - в частности, с болтами и пластиковыми фиксаторами, имеющими квадратный хвостовик. Устанавливается на дно шкафа с помощью самонарезающих винтов через предварительно просверленные отверстия или путём закладки в продольный паз. Для точного расположения рекомендуется использовать уровень. Каждый комплект содержит две рейки - одна для каждой стороны шкафа, чтобы обеспечить балансировку нагрузки.

Преимущества

• Увеличенная прочность благодаря толщине 2 мм - выдерживает плотную укладку кабелей без прогиба
• Оцинкованное покрытие снижает риск коррозии в условиях повышенной влажности
• Продольный паз позволяет регулировать положение крепежа без сверления новых отверстий
• Совместимость с сериями формата FORMAT - легко заменяема и дополняема другими элементами системы
• Комплект из двух реек - экономит время при сборке шкафа, исключает необходимость докупать недостающие детали

Ограничения применения

Не предназначена для внешнего монтажа - не имеет защиты от прямых осадков и UV-излучения. Не следует использовать в помещениях с высокой концентрацией кислот, щелочей или солевых паров - цинковое покрытие может повредиться. Максимальная рабочая температура - до +80 C; выше этого значения возможна потеря прочности материала. Не подходит для крепления тяжёлых устройств весом более 15 кг на одну рейку.

Примеры использования

• Фиксация кабельных каналов в силовых шкафах на заводах
• Упорядочивание проводов питания и сигнализации в автоматических пультах управления
• Монтаж жгутов в распределительных щитах для систем HVAC
• Обустройство внутренних трасс в шкафах частных домашних АВР и UPS

Практические советы

• Перед установкой проверьте посадочные отверстия в корпусе шкафа - они должны соответствовать шагу квадратных отверстий на рейке (стандартный шаг 50 мм)
• Для долговечности используйте только крепёж серии FORMAT - другие элементы могут не войти в паз или вызвать перегрузку
• Если требуется удлинение - можно соединить две рейки встык, но не забудьте укрепить место стыка дополнительным креплением
• При использовании в пыльных средах периодически очищайте пазы от грязи - это сохраняет возможность свободного перемещения крепежа
• Артикул fo-00-rbb-100 - единственный вариант для этой модели; аналоги от других брендов имеют другую форму паза и несовместимы
