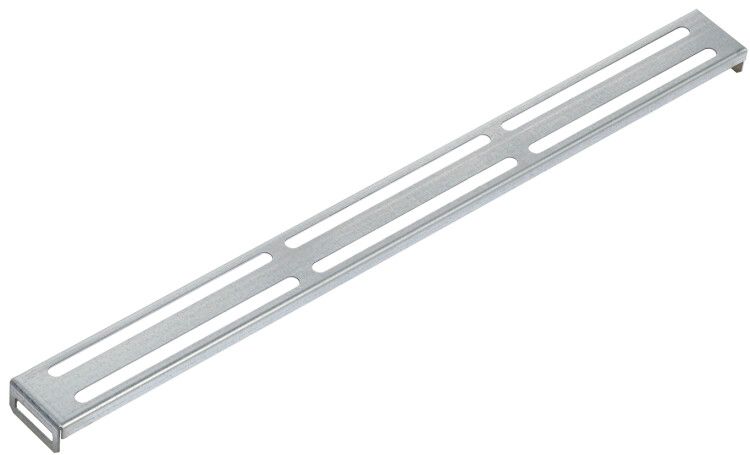

Рейка поперечная двухрядная 562 SMART (комп. 2шт.) | YKV-RPD-562-600 IEK

Рейка поперечная двухрядная 562 SMART (комплект 2 шт.) от IEK - элемент крепления для установки электротехнического оборудования на DIN-рейках внутри распределительных щитов. Комплект из двух реек обеспечивает надёжную фиксацию устройств по всей ширине корпуса, особенно когда требуется размещение модулей в два ряда.

Назначение и область применения

Рейка поперечная двухрядная 562 SMART используется для монтажа автоматических выключателей, УЗО, реле, контакторов и других модульных устройств в электрощитах. Применяется там, где необходимо организовать два параллельных ряда оборудования - например, при компактной сборке щитов с высокой плотностью модулей. Подходит для промышленного, коммерческого и жилого сектора.

Технические характеристики

• Материал: сталь - обеспечивает прочность и устойчивость к механическим нагрузкам
• Тип: горизонтальная рейка, двухрядная - позволяет разместить два ряда модулей одновременно
• Комплектация: 2 штуки - одна рейка для каждого ряда
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в условиях нормальной влажности и температуры
• Цвет: не указан - поверхность не окрашена, предназначена для внутренней установки

Совместимость и монтаж

Рейка поперечная двухрядная 562 SMART совместима со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Монтируется на боковые стенки металлических или пластиковых щитов по их ширине. Крепление осуществляется с помощью саморезов или винтов через предварительно подготовленные отверстия. Для правильной установки важно соблюдать равномерный шаг между крепёжными точками - рекомендуется не более 400 мм.

Преимущества

• Увеличивает плотность компоновки оборудования в щите за счёт двойного ряда
• Высокая механическая прочность стали снижает риск деформации при нагрузке
• Совместима с продукцией серии SMART от IEK - легко интегрируется в уже существующие решения
• Не требует специальных инструментов для монтажа - работает с обычным набором слесарных инструментов

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и УФ-излучения
• Не применяется в средах с агрессивными химическими веществами - материал не покрыт антикоррозийным слоем
• Подходит только для модульных устройств стандарта DIN - несовместима с крупногабаритным оборудованием
• Требует наличия достаточной глубины щита - не подходит для очень тонких корпусов

Примеры использования

• Промышленные щиты управления: два ряда контакторов и термореле на одном уровне
• Жилищные распределительные щиты: верхний ряд - автоматы, нижний - УЗО и дифавтоматы
• Щиты АВР: раздельное расположение основного и резервного контуров
• Системы освещения: управление группами светильников через два ряда реле

Практические советы

• Перед монтажом проверьте ширину корпуса щита - рейка должна точно соответствовать ей
• Используйте только те крепёжные элементы, которые предусмотрены производителем щита
• При использовании нескольких комплектов - выравнивайте уровни реек по одной плоскости, чтобы избежать перекоса модулей
• Для удобства обслуживания оставляйте зазор минимум 10–15 мм между рядом модулей и задней стенкой щита
• Артикул ykv-rpd-562-600 - единственный номер для заказа этого комплекта; не путайте с однорядными аналогами
