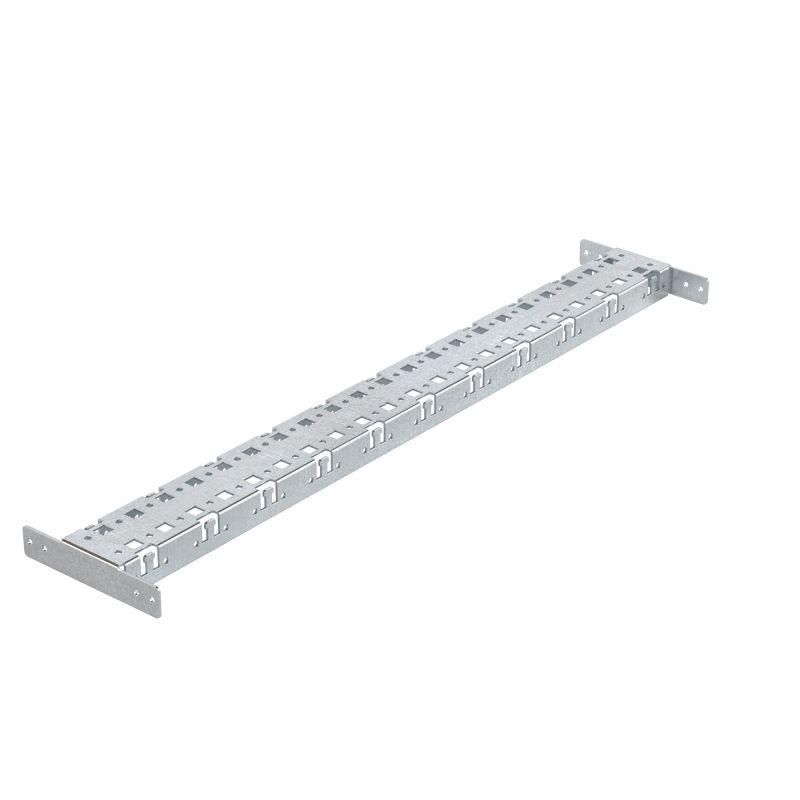

Рейка кабельная для цоколя по ширине Ш = 400 мм | R5NFFP400 DKC ДКС

Рейка кабельная для цоколя ширина 400 мм DKC - это металлическая направляющая для организации и крепления кабелей внутри цоколей электрошкафов. Продукт из серии RAM block, артикул r5nffp400, предназначен для систем, где важна компактная и надёжная маршрутизация проводов в нижней части шкафа.

Назначение и область применения

Рейка кабельная для цоколя ширина 400 мм DKC используется для фиксации силовых и слаботочных кабелей в цоколе электрошкафа. Она позволяет организовать аккуратный, защищённый и легко обслуживаемый маршрут прокладки проводов, исключая перегибы и случайные перехлёсты. Подходит для шкафов с цоколем шириной 400 мм, часто применяется в промышленной автоматизации, энергетике и машиностроении.

Технические характеристики

• Тип изделия: рейка кабельная
• Ширина: 400 мм - соответствует стандартному цоколю шкафа этой габаритной категории
• Материал: сталь оцинкованная - устойчивость к коррозии, долгий срок службы в условиях повышенной влажности и запылённости
• Серия: RAM block - совместима с другими элементами системы крепления DKC
• Артикул: r5nffp400

Совместимость и монтаж

Рейка кабельная для цоколя ширина 400 мм DKC монтируется параллельно фронтальной панели цоколя. Для крепления к боковым стенкам используются специальные кронштейны R5NSBP и R5NCSBP. При необходимости установить рейку не на всю ширину шкафа - например, при наличии препятствий или частичном заполнении - применяется промежуточная рейка R5NSFP. Установка требует предварительного определения места крепления и точного соблюдения расстояния между кронштейнами.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали
• Чётко заданная ширина 400 мм - идеально подходит для типовых цоколей
• Интеграция в единую систему крепления DKC - можно комбинировать с другими элементами серии RAM block
• Упрощает сервисное обслуживание: кабели легко доступны для проверки и замены

Ограничения применения

• Не предназначена для установки вне цоколя - не работает как основная кабельная рейка в корпусе шкафа
• Подходит только для цоколей шириной 400 мм; для других размеров требуется другая модель
• Требует наличия совместимых кронштейнов R5NSBP/R5NCSBP - без них монтаж невозможен
• Не рассчитана на нагрузку более чем на вес кабелей и жгутов - не служит несущей конструкцией для тяжёлого оборудования

Примеры использования

• Прокладка кабелей питания и управления в цоколе шкафа ЧПУ станка
• Организация кабельных трасс в распределительных щитах на заводах
• Фиксация сигнальных проводов в цоколе пульта управления конвейера
• Сборка шкафов в пищевой промышленности, где важно сохранить чистоту и удобство обслуживания

Практические советы

• Перед монтажом убедитесь, что внутренняя ширина цоколя точно равна 400 мм - даже небольшое отклонение может затруднить установку
• Используйте только рекомендованные кронштейны R5NSBP и R5NCSBP - другие элементы могут не обеспечить нужную жесткость
• При использовании промежуточной рейки R5NSFP проверьте, чтобы она была закреплена надёжно - её задача - нести часть нагрузки всей кабельной системы
• Не перегружайте рейку большим количеством жёстких кабелей - они могут деформировать профиль при изгибе
• Проверяйте целостность цинкового покрытия после монтажа - повреждения могут стать источником коррозии со временем
