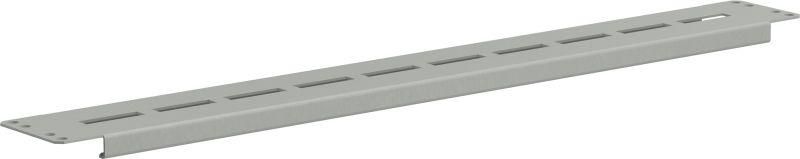

Рейка основания тип A 1000 (2шт/компл) FORMAT - FO-00-RBA-100 IEK

Рейка основания тип A 1000 (комплект 2 шт) от IEK (ИЭК) - это металлическая направляющая для крепления кабельных трасс и оборудования внутри распределительных шкафов. Комплект из двух реек обеспечивает устойчивую базу для монтажа в нижней части шкафа, особенно в сериях FORMAT. Артикул fo-00-rba-100 соответствует стандартной длине 1000 мм.

Назначение и область применения

Рейка основания тип A 1000 (комплект 2 шт) используется для фиксации кабельных каналов, кабельных лотков, DIN-рейки и другого оборудования на дне электрических шкафов. Применяется в промышленных щитах, автоматизированных системах управления, станциях управления и распределительных устройствах. Подходит для установки в условиях повышенной механической нагрузки и длительного срока эксплуатации.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в средах с высокой влажностью
• Толщина стенки: 1.5 мм - обеспечивает жесткость и устойчивость к деформациям
• Форма просечки: продольный паз - позволяет фиксировать элементы болтами или самонарезающими винтами без сверления
• Исполнение: специальный профиль - оптимизирован для плотного соединения с другими компонентами системы FORMAT
• Длина: 1000 мм (в комплекте две рейки)
• Срок службы: до 15 лет - при соблюдении условий эксплуатации в закрытых шкафах
• Тип поверхности: оцинкованная - антикоррозийная защита без дополнительной окраски

Совместимость и монтаж

Рейка совместима с компонентами серии FORMAT от IEK. Монтаж выполняется путём крепления к боковым стенкам шкафа с помощью саморезов или заклепок через предварительно выполненные отверстия. Продольный паз позволяет легко фиксировать кабельные лотки, хомуты и другие детали без необходимости сверления - достаточно вставить крепёж в паз и затянуть. Установка возможна как горизонтально, так и вертикально, в зависимости от схемы сборки шкафа.

Безопасность и стандарты

Рейка основания тип A 1000 (комплект 2 шт) изготовлена в соответствии с требованиями к электрооборудованию для внутренних установок. Оцинкованное покрытие соответствует ГОСТ 14918, что гарантирует долговременную защиту от коррозии. Напряжение и ток не влияют на работу рейки - она является исключительно механическим крепёжным элементом.

Преимущества

• Увеличенная прочность благодаря толщине 1.5 мм и оцинкованному слою
• Готовый паз для быстрого крепления - снижает время монтажа
• Совместимость с серией FORMAT - возможность использовать в единой системе креплений
• Не требует дополнительной защиты от коррозии - готова к использованию сразу после доставки
• Комплект из двух реек - экономит время на заказ и доставку

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты и не рассчитана на воздействие осадков
• Не рекомендуется для крепления тяжёлого оборудования массой более 50 кг на одну рейку - требуется усиление
• Не подходит для крепления силовых кабелей напрямую - служит только базовой платформой для кабельных систем
• Не заменяет DIN-рейку - не предназначен для установки автоматических выключателей и модульных устройств

Примеры использования

• Крепление пластикового кабельного лотка в шкафу управления насосной станцией
• Фиксация кабельных зажимов в распределительном щите на заводе
• Поддержка гофрированных труб с проводами в автоматизированной линии производства
• Установка в качестве базы для дополнительных кронштейнов в шкафах формата FORMAT

Практические советы

• Перед монтажом проверьте, чтобы пазы реек были свободны от заусенец - они могут повредить изоляцию кабеля
• При использовании нескольких реек параллельно - соблюдайте равномерный шаг крепления, чтобы избежать перекоса
• Для крепления используйте винты M4–M6 с плоской головкой - они лучше подходят к ширине паза
• Учитывайте посадочную длину: 1000 мм - убедитесь, что шкаф имеет достаточную глубину для размещения всей рейки
• Если нужна большая длина - можно соединить несколько реек, но стык должен быть надёжно закреплён
