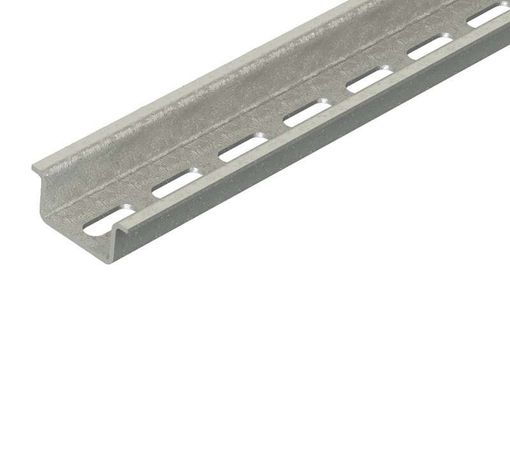

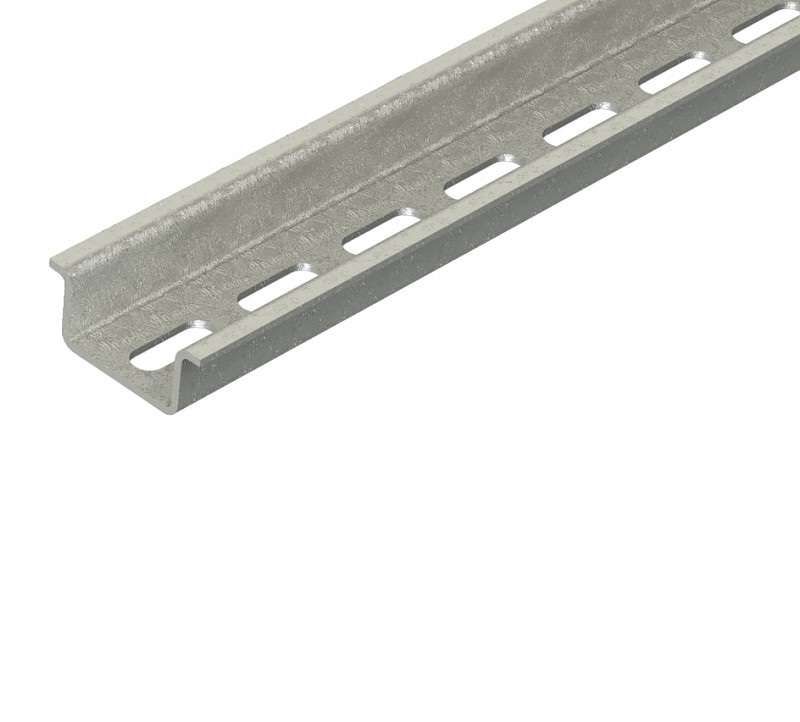

Рейка профильная РП HEGEL 35/15-2-6

Рейка профильная HEGEL РП35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП35 служит основой для фиксации электроаппаратуры, соответствующей стандарту DIN EN 60715. На неё устанавливают автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов управления, силовых шкафов, систем автоматизации и распределительных пунктов.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандарту DIN
• Высота профиля: 15 мм - обеспечивает достаточную жесткость для нагрузок при монтаже
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии и механическим воздействиям
• Тип: неперфорированная - для классического крепления на защелки; в артикуле РП35/15-2-6 указано наличие перфорации под крепеж M6
• Форма: однорядный профиль - совместим со всеми типами DIN-креплений

Совместимость и монтаж

Рейка профильная HEGEL РП35 совместима с любым оборудованием, имеющим стандартный защелкивающийся крепёж на DIN-рейку. Для фиксации самой рейки используются крепёжные элементы через перфорацию под резьбу М6 - отверстия расположены с шагом, обеспечивающим надёжное крепление в любом месте профиля. Монтировать можно на стену, металлический корпус или деревянную панель с помощью болтов, шпилек или саморезов с гайками. Рекомендуется использовать крепёж с плоской головкой, чтобы не повредить поверхность профиля.

Безопасность и стандарты

Рейка профильная HEGEL РП35 изготовлена в соответствии с требованиями DIN EN 60715, гарантирующими безопасность и взаимозаменяемость оборудования. Оцинкованное покрытие снижает риск коррозии в условиях повышенной влажности. Нет открытых острых кромок - исключает травмы при монтаже.

Преимущества

• Увеличенная высота профиля (15 мм) - лучше распределяет нагрузку от тяжёлых устройств
• Перфорация под М6 - позволяет дополнительно закрепить рейку или смонтировать дополнительные элементы (например, кабельные каналы или кронштейны)
• Оцинкованная сталь - долгий срок службы даже в агрессивных средах
• Стандартные размеры - гарантированная совместимость с продукцией всех крупных производителей

Ограничения применения

Рейка профильная HEGEL РП35 не предназначена для использования вне электрощитового оборудования. Не рекомендуется применять её как несущую конструкцию для тяжёлых механизмов, не входящих в состав модульной аппаратуры. Температурный режим ограничен рабочими условиями электрооборудования - до +40 C. Не используется в качестве проводника тока.

Примеры использования

• Установка автоматических выключателей в распределительном щите здания
• Монтаж реле времени и контакторов в системе управления конвейером
• Фиксация преобразователей частоты в промышленном шкафе
• Сборка щита АВР с использованием дополнительных креплений через перфорацию

Практические советы

• При выборе между РП35/7,5 и РП35/15 - для тяжёлых устройств (частотники, большие автоматы) предпочтительнее 15 мм
• Используйте крепёж с пластиковыми или резиновыми прокладками, если монтируете рейку на чувствительные поверхности
• Не затягивайте крепёж слишком сильно - это может деформировать профиль и нарушить посадку модульных устройств
• Артикул РП35/15-2-6 указывает на перфорацию под М6 - проверьте, есть ли нужные отверстия перед монтажом
• При необходимости удлинения - стыкуйте рейки плотно, используя специальные переходники или сварку (если допустимо условиями объекта)
