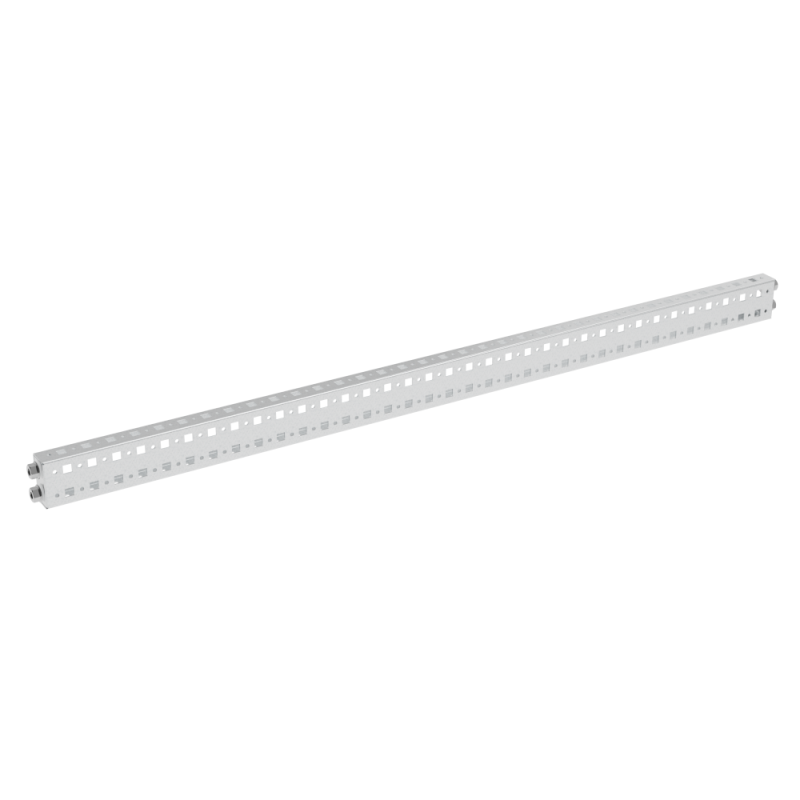

Рейка поперечная Ш=300мм, 1кмп=2шт | 307525 КЭАЗ

Рейка поперечная Ш300мм, комплект 2шт от КЭАЗ - элемент крепления для сборки жестких рам и корпусов в распределительных устройствах и автоматических системах. Комплект из двух реек обеспечивает надежную фиксацию оборудования внутри шкафов, особенно в сериях OptiBox M.

Назначение и область применения

Рейка поперечная Ш300мм, комплект 2шт используется для формирования поперечных опорных конструкций в электромонтажных шкафах. Применяется при сборке стоек, направляющих и каркасов для установки модульного оборудования: автоматических выключателей, контакторов, реле, DIN-рейки и других устройств. Подходит для шкафов серии OptiBox M и аналогичных систем, где требуется точная геометрия сборки.

Технические характеристики

• Ширина рейки: 300 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь - устойчив к коррозии, не требует дополнительной защиты
• Цвет: естественный (серебристый, без покрытия)
• Количество в комплекте: 2 штуки
• Форма: прямая, без изгибов

Совместимость и монтаж

Рейка поперечная Ш300мм, комплект 2шт совместима со всеми стандартными профилями и кронштейнами системы OptiBox M. Для монтажа используются самонарезающие винты или заклепки, которые крепятся через предварительно просверленные отверстия на торцах реек. Установка выполняется перпендикулярно вертикальным стойкам - образуется прямоугольная сетка для равномерного распределения нагрузки. Обязательно проверьте соответствие шага крепежных отверстий на вашей основной раме.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм
• Защита от коррозии за счет цинкового покрытия - долгий срок службы даже во влажной среде
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями серии OptiBox M
• Легко режется и сверлится при необходимости доработки на месте

Ограничения применения

Не предназначена для наружной установки без дополнительной герметизации - хотя материал оцинкованный, длительное воздействие осадков и химически активной среды снижает срок службы. Не рекомендуется использовать как несущую конструкцию для тяжелых аппаратов массой более 40 кг на одну рейку без усиления. Также не подходит для высокочастотных или радиочастотных систем - металл может вызывать помехи.

Примеры использования

• Установка внутренних рам в шкафах управления насосных станций
• Формирование платформы для крепления DIN-реек в распределительном щите
• Сборка каркаса для панели управления на производственной линии
• Изготовление переходных платформ между различными секциями шкафа OptiBox M

Практические советы

• Перед монтажом проверьте, что длина реек соответствует внутренней ширине вашего шкафа - 300 мм подходит для большинства стандартных корпусов, но для нестандартных решений возможна резка болгаркой
• При использовании с металлическими стойками используйте изоляционные вставки, чтобы исключить замыкание на корпус
• Для удобства сборки можно собирать всю раму на земле перед установкой в шкаф - так легче контролировать углы и параллельность
• Запасные рейки этой модели легко найти по артикулу 307525 - они совпадают с оригинальными деталями КЭАЗ
