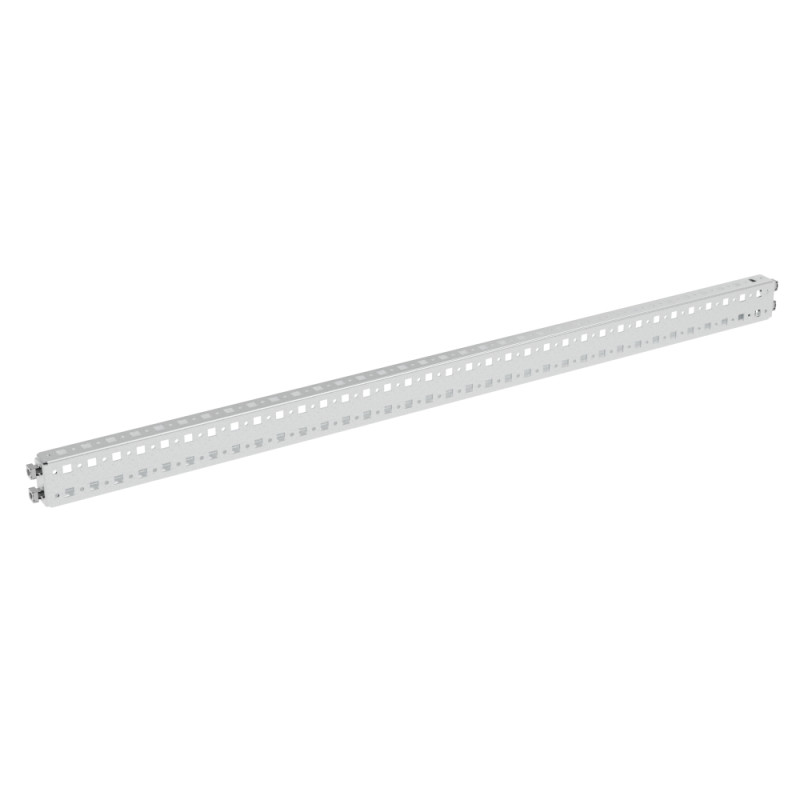

Рейка поперечная усиленная Ш=1000мм, 1кмп=2шт | 307529 КЭАЗ

Рейка поперечная усиленная Ш=1000мм, комплект 2 шт от КЭАЗ - элемент крепления для сборки тяжелых шинных трасс в распределительных устройствах. Комплект из двух реек обеспечивает устойчивую фиксацию шин и оборудования на опорной раме, особенно там, где важна механическая прочность и долговечность. Артикул 307529 входит в серию OptiBox M.

Назначение и область применения

Рейка поперечная усиленная Ш=1000мм, комплект 2 шт предназначена для монтажа шинных трасс высокой нагрузки - например, медных или алюминиевых шин в силовых щитах, подстанциях и распределительных пунктах. Применяется в системах, где требуется жесткая фиксация массивного оборудования: автоматических выключателей, контакторов, преобразователей частоты. Подходит для промышленных объектов, энергообъектов, цехов с высокими требованиями к надежности.

Технические характеристики

• Тип изделия: рейка поперечная усиленная
• Ширина: 1000 мм
• Материал: оцинкованная сталь толщиной 2 мм
• Цвет: естественный (серебристый, без покраски)
• Комплект: 2 штуки
• Серия: OptiBox M
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Артикул: 307529

Совместимость и монтаж

Рейка совместима со всеми элементами серии OptiBox M: вертикальными стойками, кронштейнами и крепежом того же производства. Устанавливается перпендикулярно основным направляющим, образуя платформу для крепления шин и аппаратов. Для монтажа используются болты М8 или М10 (не входят в комплект). Отверстия для крепления уже просверлены через каждые 100–150 мм. Рекомендуется использовать гроверы и шайбы для предотвращения самопроизвольного ослабления креплений при вибрации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для компонентов распределительных устройств. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Нет открытых острых кромок - безопасно при работе без средств защиты.

Преимущества

• Усиленная конструкция из стали 2 мм - выдерживает значительную массу шин и оборудования
• Оцинкование повышает срок службы в сырых и пыльных помещениях
• Стандартные отверстия обеспечивают универсальность крепления
• Совместимость с серией OptiBox M позволяет собирать модульные системы без адаптеров
• Комплект из двух реек - достаточен для большинства типовых решений

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков
• Не используется как несущий элемент для веса более 150 кг/метр - требует расчета нагрузки
• Не совместима с продукцией других производителей, если не предусмотрены одинаковые шаги крепления
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или хлора - оцинковка может разрушаться

Примеры использования

• Фиксация медных шин 100x10 мм в главном распределительном щите цеха
• Подвеска нескольких автоматических выключателей на одной поперечной рейке в ящике управления насосной станции
• Сборка шинной трассы в распределительном пункте 10(6)/0,4 кВ
• Монтаж коммуникационных шин в системах АСУ ТП с высокой плотностью аппаратуры

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на вертикальных стойках совпадают с шагом отверстий на рейке - иначе потребуется сверление
• При использовании в вибрирующих зонах (например, рядом с двигателями) применяйте контргайки или герметичные фиксаторы
• Длина рейки 1000 мм - идеально для стандартных щитов шириной до 1200 мм; для больших щитов используйте две пары реек
• Не допускайте перегрузки: суммарная масса всех смонтированных элементов на одной рейке должна быть меньше 100 кг
• При необходимости можно резать рейку ножницами по металлу - после резки обработайте кромки против коррозии
