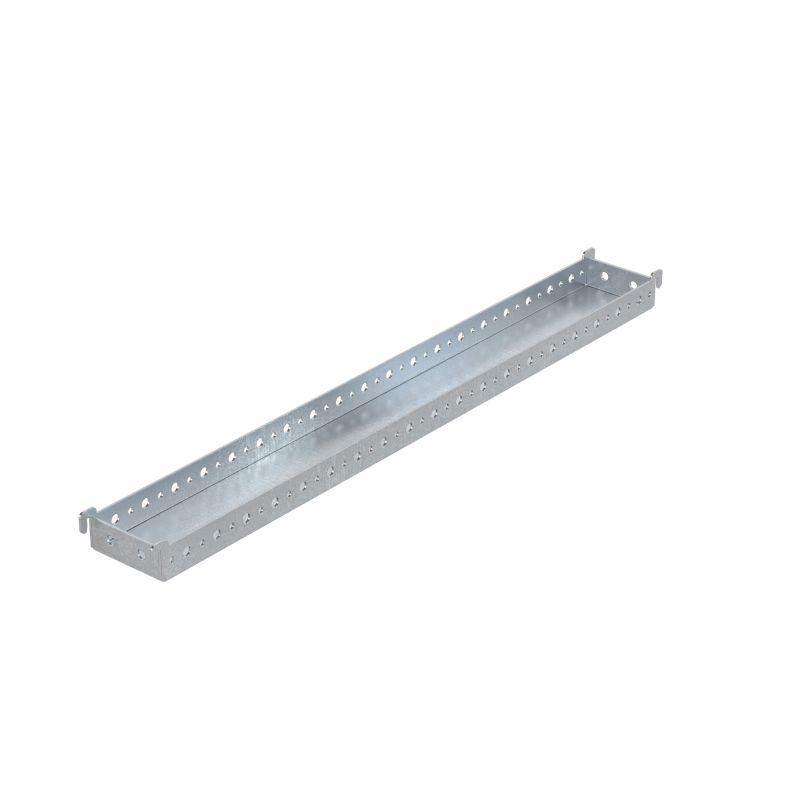

Рейка промежуточная для цоколя Г = 600 мм | R5NSFP600 DKC ДКС

Рейка промежуточная для цоколя Г 600 мм от DKC (ДКС), артикул r5nsfp600, предназначена для создания надёжной точки крепления внутри цоколей глубиной 600 мм. Эта рейка используется в системах RAM block для фиксации других элементов, особенно когда требуется поддержка реек R5NFFP при установке на неполную ширину цоколя.

Назначение и область применения

Рейка промежуточная для цоколя Г 600 мм служит для формирования дополнительного крепёжного контура в середине цоколя. Она позволяет равномерно распределить нагрузку между основными направляющими и обеспечивает жесткость всей конструкции. Применяется исключительно в цоколях глубиной 600 мм, совместимых со RAM block. Подходит для сборки шкафов управления, автоматизированных линий, станций обслуживания оборудования, где необходима модульная организация внутреннего пространства.

Технические характеристики

• Длина: 600 мм
• Материал: сталь с покрытием против коррозии
• Форма профиля: G-образный, с перфорацией для крепления
• Цвет: серый (по умолчанию)
• Совместима с цоколями серии RAM block глубиной 600 мм

Совместимость и монтаж

Рейка r5nsfp600 устанавливается параллельно боковым стенкам цоколя и крепится к его внутренним направляющим с помощью самонарезающих винтов. Для монтажа требуются стандартные крепёжные элементы, входящие в комплект цоколя. Установка возможна только в цоколях глубиной точно 600 мм - использование с другими размерами невозможно. Рейка не заменяет базовые направляющие, а дополняет их, усиливая жёсткость средней зоны. Особенно актуально при использовании длинных реек R5NFFP, которые нуждаются в промежуточной опоре.

Преимущества

• Обеспечивает стабильную фиксацию устройств в центре цоколя, снижает прогиб при нагрузках
• Имеет стандартизированную форму, полностью соответствует геометрии рамы RAM block
• Не требует доработки - готова к установке из коробки
• Поддерживает модульную сборку, позволяя легко менять расположение оборудования

Ограничения применения

• Не для цоколей глубиной менее или более 600 мм
• Не является самостоятельным несущим элементом - работает только в связке с основной конструкцией цоколя
• Не рекомендовано использовать вне системы RAM block - другие серии не обеспечивают правильного зацепления
• Запрещено нагревать выше +80 C - риск деформации металла и потери прочности крепёжных отверстий

Примеры использования

• Крепление преобразователей частоты в центре силового шкафа
• Фиксация контроллеров PLC в автоматических линиях
• Поддержка кабельных каналов R5NFFP при недостаточном расстоянии до бортов цоколя
• Установка световых сигнализаторов, кнопочных постов и реле в местах, удалённых от краёв корпуса

Практические советы

• Перед монтажом проверьте, что цоколь имеет именно 600 мм глубины - даже +-5 мм может помешать установке
• Используйте только оригинальные винты от DKC - они имеют подходящую длину и шаг резьбы
• Если вы используете несколько реек, располагайте их с интервалом не более 400–500 мм для равномерного распределения веса
• После установки проверьте свободный доступ к крепёжным отверстиям - они должны остаться открытыми для будущего сервиса
• Этот элемент не предназначен для внешних условий - не используйте его в помещениях с высокой влажностью или температурными колебаниями без защиты
