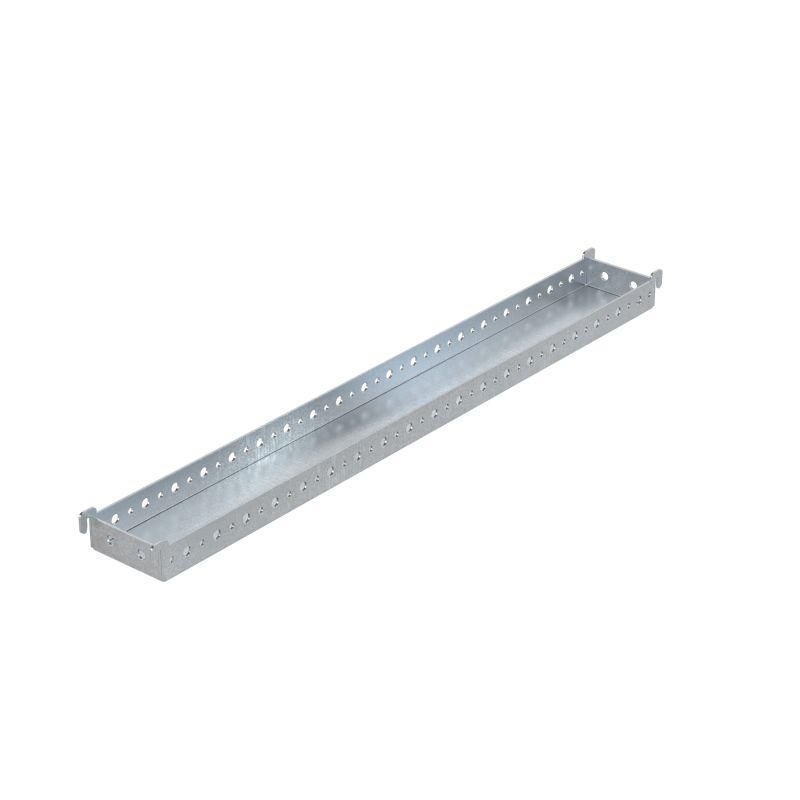

Рейка промежуточная для цоколя Г = 800 мм | R5NSFP800 DKC ДКС

Рейка промежуточная для цоколя Г 800 мм от DKC (ДКС), артикул r5nsfp800, предназначена для создания надёжной точки крепления внутри цоколя глубиной 800 мм. Эта рейка используется в системах RAM block для фиксации оборудования и поддержки других элементов, таких как рейки R5NFFP.

Назначение и область применения

Рейка промежуточная для цоколя Г 800 мм служит для формирования дополнительного крепёжного поля в середине цоколя. Она позволяет равномерно распределить нагрузку между верхними и нижними направляющими, особенно когда оборудование установлено не на всю ширину корпуса. Применяется в сборках с цоколем глубиной 800 мм - например, в шкафах управления, автоматизированных станциях и промышленном оборудовании.

Технические характеристики

• Длина: 800 мм
• Тип: Распорка (промежуточная рейка)
• Материал: Металлический профиль с покрытием
• Совместима с цоколями серии RAM block глубиной 800 мм
• Фиксируется параллельно боковым стенкам цоколя

Совместимость и монтаж

Рейка r5nsfp800 устанавливается исключительно внутрь цоколя глубиной 800 мм. Крепится к боковым панелям через предварительно подготовленные отверстия или специальные защёлки системы RAM block. Для правильной установки необходимо соблюдать ориентацию - рейка должна располагаться строго параллельно боковым стенкам, не перекашиваясь. Подходит для совмещения с рейками R5NFFP, если они смонтированы на меньшей ширине, чем сам цоколь.

Преимущества

• Обеспечивает жесткую опору для тяжёлых устройств в центральной зоне цоколя
• Позволяет избежать прогиба длинных кабельных трасс и трубопроводов
• Интегрируется в существующую систему RAM block без доработок
• Не требует дополнительных крепёжных деталей - работает со стандартными элементами цоколя

Ограничения применения

• Подходит только для цоколей глубиной 800 мм - несовместима с моделями 400 мм, 600 мм или 1000 мм
• Не является несущей конструкцией; не рассчитана на значительную механическую нагрузку сверх нормированной массы оборудования
• Не рекомендовано использовать вне рамок системы RAM block - другие типы цоколей не имеют соответствующих мест крепления

Примеры использования

• Крепление частичного набора реле и контакторов в цоколе шкафа управления
• Поддержка кабельных каналов R5NFFP при установке на половину ширины цоколя
• Фиксация датчиков, преобразователей или малогабаритных контроллеров в средней части промышленного щита

Практические советы

• Перед монтажом проверьте, что цоколь имеет именно 800 мм глубины - использование рейки в другом цоколе невозможно
• Если вы используете несколько r5nsfp800, расположите их с шагом не более 400–500 мм для равномерного распределения веса
• При работе с тяжёлыми устройствами дополнительно закрепляйте их к основным направляющим, а не только к промежуточной рейке
• Не забудьте сохранить доступ к болтовым соединениям - после установки рейки некоторые места крепления становятся труднодоступными
