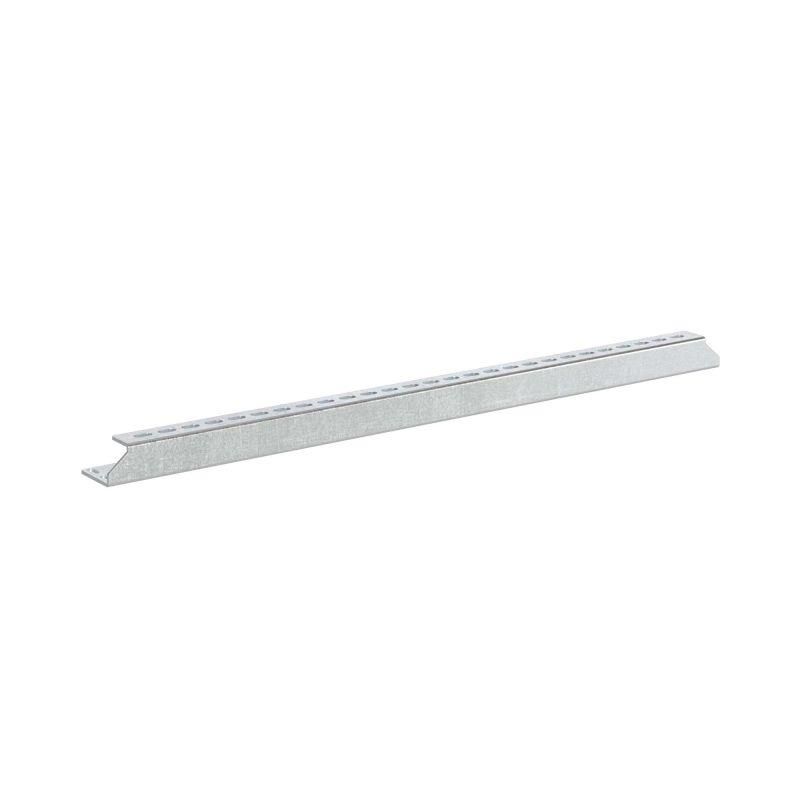

Рейка усиленная для тяжелого оборудования шкафов CQE Ш=1600мм (уп.2шт) DKC R5NTTE1600 ДКС

Рейка усиленная для тяжёлого оборудования, для шкафов CQE, Ш1600мм, DKC (арт. r5ntte1600) - это прочная металлическая опора, предназначенная для установки тяжелых устройств внутри шкафов серий CQE. Она обеспечивает устойчивую фиксацию оборудования с высокими нагрузками, предотвращая деформацию корпуса.

Назначение и область применения

Рейка усиленная для тяжёлого оборудования, для шкафов CQE, Ш1600мм, DKC используется для монтажа тяжелых компонентов - таких как преобразователи частоты, силовые модули, UPS, большие контакторы и распределительные устройства. Применяется исключительно в шкафах серии CQE N, где требуется повышенная механическая жесткость и равномерное распределение веса. Подходит для промышленных автоматизированных систем, энергообъектов, заводских линий и других условий с постоянными вибрациями или ударными нагрузками.

Технические характеристики

• Тип изделия: монтажная рейка
• Материал: усиленная оцинкованная сталь, толщина 3 мм
• Цвет: серый
• Ширина: 1600 мм
• Нагрузочная способность: до 100 кг на одну рейку
• Фиксация: через стандартные винты к профилю основания шкафа
• Установка: поперечно, перпендикулярно направлению профилей корпуса

Совместимость и монтаж

Рейка усиленная для тяжёлого оборудования, для шкафов CQE, Ш1600мм, DKC совместима только со шкафами серии CQE N. Монтаж выполняется без демонтажа уже установленного оборудования - достаточно закрутить болты в заранее подготовленные отверстия профиля основания. Для правильной установки необходимо соблюдать шаг крепления, указанный в документации CQE. Габариты рейки соответствуют внутренней ширине корпуса, что гарантирует плотную посадку без зазоров.

Преимущества

• Высокая несущая способность - выдерживает до 100 кг, что позволяет устанавливать массивные элементы без риска провисания
• Жесткая конструкция из стали 3 мм предотвращает деформацию шкафа даже при длительных нагрузках
• Запатентованная система крепления позволяет монтировать рейку поверх существующего оборудования, снижая время обслуживания
• Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды

Ограничения применения

• Не для шкафов других серий - например, CQ, CQS или сторонних производителей
• Не рекомендована для вертикальной установки - работает только как горизонтальная опора
• Не рассчитана на динамические нагрузки выше 100 кг; превышение вызывает риск повреждения профиля шкафа
• Не заменяет специализированные кронштейны для очень крупных устройств (например, трансформаторов свыше 80–90 кг); требует дополнительной фиксации

Примеры использования

• Установка частотного преобразователя мощностью 45 кВт в шкафу управления насосной станции
• Крепление группы силовых контакторов и тепловых реле в щите АВР
• Монтаж большого UPS-блока в центральной подстанции
• Фиксация распределительных щитков вторичной коммутации в промышленном контроллерном помещении

Практические советы

• Перед установкой проверьте соответствие ширины рейки (1600 мм) внутреннему размеру вашего шкафа CQE N - допуск +-2 мм считается нормальным
• Используйте только болты M6 или M8, предусмотренные конструкцией шкафа; самонарезающие винты не подходят
• При установке нескольких реек - располагайте их с интервалом не более 600 мм между центрами для равномерного распределения нагрузки
• Если оборудование имеет вибрацию, дополнительно используйте виброизоляционные прокладки под точки крепления
• Не забудьте учесть свободный доступ к задним клеммам - рейка должна находиться так, чтобы не перекрывала выводы
