Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 5мм; 2CO 8A | 405260240000 Finder 40.52.6.024.0000

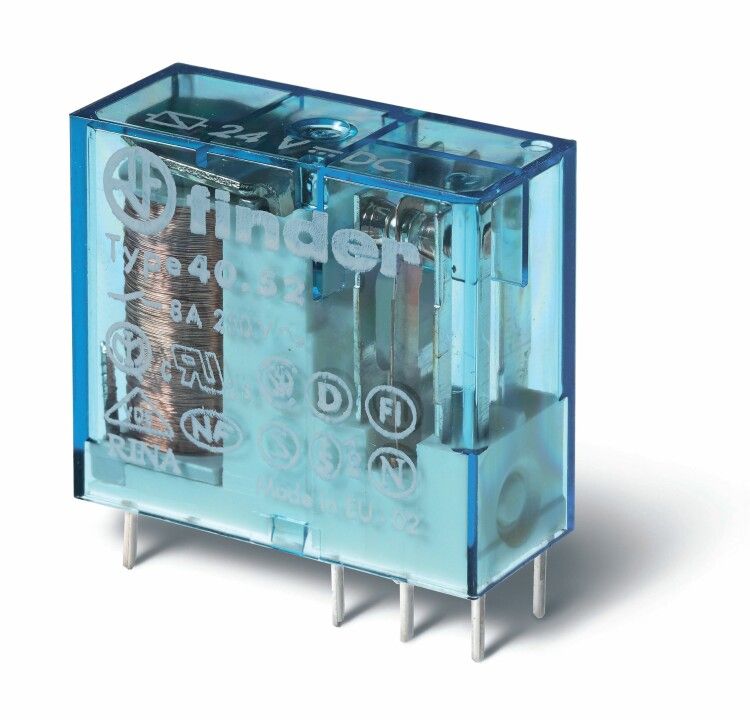

Реле электромеханическое универсальное миниатюрное Finder 40.52.6.024.0000 - компактное бистабильное устройство с двумя переключающими контактами на 8 А, предназначенное для работы в цепях постоянного и переменного тока 24 В. Подходит для установки на печатную плату или в штепсельную розетку, обеспечивает надёжное переключение в автоматических системах с минимальным энергопотреблением.

Назначение и область применения

Реле электромеханическое универсальное миниатюрное Finder 40.52.6.024.0000 используется для коммутирования слаботочных и силовых цепей в устройствах автоматизации. Благодаря бистабильной конструкции, оно сохраняет состояние после отключения управляющего сигнала - не требует постоянного питания для удержания контактов. Применяется в системах управления оборудованием, где важна энергоэффективность и отказоустойчивость: промышленные контроллеры, системы освещения, бытовые автоматы, медицинская техника, оборудование с автономным питанием.

Технические характеристики

• Номинальное напряжение катушки: 24 В AC/DC - работает как от переменного, так и от постоянного тока без изменения схемы подключения;
• Номинальный ток контактов: 8 А - способно коммутировать нагрузки до 8 А при напряжении до 250 В AC / 30 В DC;
• Количество контактов: 2 CO (два переключающих контакта типа «перекидной» - один нормально замкнутый и один нормально разомкнутый на каждый канал);
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым воздействиям, подходят для частых включений;
• Шаг выводов: 5 мм - совместим с типовой печатной платой и стандартными розетками для DIL-монтажа;
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и от крупных частиц пыли, но не герметично;
• Поляризация: свободная - можно подключать катушку любым направлением, полярность не имеет значения;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25 C до +40 C и повышенной влажности;
• Материал корпуса: термостойкий пластик - устойчив к нагреву и механическим повреждениям;
• Тип управления: бистабильное - два устойчивых состояния, переключается импульсом, не потребляет энергию при удержании;
• Нормативные стандарты: EN 61810-1, EN 61810-2, EN 61810-7 - соответствуют европейским требованиям к промежуточным реле.

Совместимость и монтаж

Реле электромеханическое универсальное миниатюрное Finder 40.52.6.024.0000 монтируется двумя способами:

• На печатную плату - через 8 выводов с шагом 5 мм; подходит для SMD- и THT-плат с золочеными контактами;
• В штепсельную розетку - используйте совместимую базу (например, Finder 90.01.8.024.0000), чтобы избежать пайки и упростить замену.

Не допускается использование с высокочастотными сигналами выше 1 кГц - возможны помехи и некорректное переключение. Для монтажа на плату соблюдайте рекомендованную площадь паяльных площадок (по datasheet). При использовании в розетке проверьте соответствие контактов розетки и реле - не все модели поддерживают 8 А.

Безопасность и стандарты

Реле электромеханическое универсальное миниатюрное Finder 40.52.6.024.0000 соответствует международным стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (тестирование на долговечность) и EN 61810-7 (требования к бистабильным реле). Сертифицировано для использования в промышленных и бытовых системах. Категория UХL4 позволяет применять его в условиях повышенной влажности и колебаний температуры, но не в открытых помещениях или местах с прямым попаданием воды.

Преимущества

• Энергонезависимость - благодаря бистабильному принципу, реле не потребляет ток при удержании состояния, снижает тепловыделение и нагрузку на источник питания;
• Высокая надёжность контактов AgNi - меньше окисления, длительный срок службы даже при частых переключениях;
• Гибкость подключения - работа от AC и DC без модификаций схемы;
• Компактный форм-фактор - занимает мало места на плате, удобен для плотной сборки;
• Поддержка двухканального переключения - одно реле заменяет два одноканальных, экономит место и стоимость.

Ограничения применения

• Не предназначено для работы во взрывоопасных средах - отсутствует взрывозащита;
• Степень защиты IP20 исключает использование в сырых, пыльных или outdoor-условиях - требуется дополнительная защита (корпус, герметизация);
• Не подходит для коммутации емкостных или индуктивных нагрузок свыше 8 А - риск прилипания контактов;
• Импульсное управление требует внешней схемы генерации импульса - нельзя просто подать постоянное напряжение;
• Не рекомендуется для частотных переключений более 10 раз в минуту - может снизиться срок службы контактов.

Примеры использования

• Автоматический выключатель света в помещении - реле остаётся в состоянии «вкл» после нажатия кнопки, не нуждается в постоянном питании;
• Система управления насосом в резервуаре - при достижении уровня срабатывает импульс, реле фиксирует положение до следующего импульса;
• Контроль доступа - управление замком по импульсу с считывателя, реле удерживает замок закрытым без тока;
• Аварийная система - при срабатывании датчика реле переводит цепь в безопасное состояние и сохраняет его даже при отключении питания.

Практические советы

• При монтаже на плату - используйте паяльник с регулируемой температурой (не выше 260 C), время пайки каждого вывода - не более 3 секунд;
• Для подключения к розетке выбирайте оригинальные базы Finder - сторонние аналоги могут иметь плохой контакт при 8 А;
• Чтобы избежать ложных срабатываний, экранируйте провода управления от силовых цепей и дросселей;
• Проверяйте наличие импульса управления - бистабильное реле не реагирует на постоянное напряжение, только на кратковременный скачок;
• При замене - убедитесь, что новое реле имеет ту же поляризацию и тип контактов (AgNi), иначе возможны проблемы с дугогашением.
