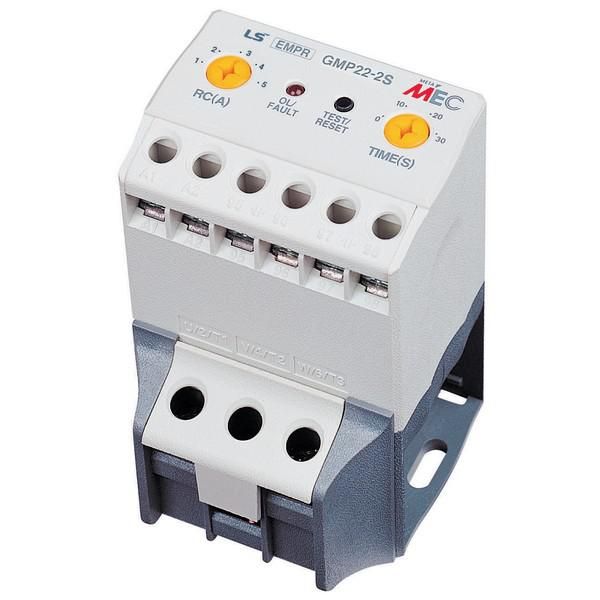

Электронное реле GMP22-2S 1.5A 110/220V 1a1b RUS | 3802000700 Lsis

Электронное реле GMP22-2S 1.5A 110/220V 1a1b от LS Electric - устройство для защиты электродвигателей от перегрузки и обрыва фаз. Работает в паре с контакторами, автоматически отключает питание при превышении заданного тока. Артикул 3802000700 подходит для промышленного оборудования с малой и средней мощностью.

Назначение и область применения

Электронное реле GMP22-2S 1.5A 110/220V 1a1b защищает электродвигатели от повреждений из-за перегрузки или обрыва одной из фаз. Оно постоянно измеряет ток, проходящий через него, и при превышении установленной уставки меняет состояние своих вспомогательных контактов. Это позволяет отключить двигатель через контактную группу, подключенную к катушке контактора. Устройство применяется в системах управления станков, насосов, конвейеров, компрессоров и другого промышленного оборудования, где важна надежная защита двигателя.

Технические характеристики

• Номинальный ток: 1,5 А - максимальный ток, который реле может безопасно коммутировать;
• Количество контактов: 1a1b - один нормально замкнутый (NC) и один нормально разомкнутый (NO) вспомогательный контакт;
• Номинальное напряжение управления: 110–220 В переменного тока (AC) - работает в сетях с таким напряжением; не требует внешнего питания;
• Тип изделия: реле тока - реагирует на величину тока, а не на время или температуру;
• Уставка тока: регулируется в пределах 0,3–1,5 А - можно настроить под конкретный двигатель;
• Тип крепления: винтовое - фиксируется на DIN-рейке или поверхности с помощью винтов;
• Способ монтажа: на аппарат - устанавливается рядом с контактором, не встраивается внутрь;
• Подключение: штыревое - используется специальный базовый модуль с гнездами для быстрого подключения;
• Температурный диапазон: расширенный - работает при экстремальных условиях, в отличие от обычных аналогов.

Совместимость и монтаж

Электронное реле GMP22-2S 1.5A 110/220V 1a1b совместимо с контакторами серии MC-9b–MC-22b от LS Electric. Для установки требуется базовый модуль с штыревым интерфейсом - он обеспечивает надежный электрический контакт и упрощает замену. Монтаж выполняется на вертикальной поверхности или DIN-рейке. Подключаются силовые провода к входным клеммам реле, а вспомогательные контакты - в цепь управления контактора. Нельзя использовать без базового модуля - прямое подключение проводов невозможно.

Безопасность и стандарты

Реле сертифицировано по международным стандартам KERI и KEMA, что подтверждает соответствие требованиям безопасности и надежности в промышленном применении. Соответствует нормам IEC 60947-4-1 и IEC 60947-5-1 для электрооборудования низкого напряжения.

Преимущества

• Высокая точность срабатывания - благодаря электронной начинке, а не биметаллической пластине;
• Широкий диапазон уставок (0,3–1,5 А) - позволяет точно настроить защиту для двигателей разной мощности;
• Расширенный температурный диапазон - стабильно работает при минус 25C и выше +60C;
• Произведено в Южной Корее - высокое качество сборки и долгий срок службы;
• Малые габариты и легкая замена - благодаря штыревому соединению, реле можно менять без перепайки проводов.

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только переменный ток 110–220 В AC;
• Не защищает от короткого замыкания - необходимо использовать дополнительно автоматический выключатель;
• Требует обязательного использования базового модуля - нельзя подключать напрямую к проводам;
• Не подходит для двигателей с током более 1,5 А - выбирайте другие модели серии GMP с большей уставкой.

Примеры использования

• Защита насоса 0,75 кВт в системе водоснабжения - уставка тока настроена на 1,2 А;
• Контроль тока в конвейере с двигателем 1,1 кВт - реле отключает питание при заклинивании ленты;
• Автоматическое отключение вентилятора при перегрузке в HVAC-системе;
• Интеграция в панель управления станком с контактором MC-12b.

Практические советы

• Выбирайте уставку тока на 10–15% выше номинального тока двигателя - так исключите ложные срабатывания;
• Проверьте посадочное место на DIN-рейке перед установкой - реле должно плотно щелкнуть в базовом модуле;
• При замене реле всегда отключайте питание - даже при отключенном контакторе возможен потенциал на клеммах;
• Не используйте реле вне диапазона 0,3–1,5 А - это снижает точность и может привести к выходу из строя;
• Для условий с повышенной запыленностью рекомендовано помещать реле в корпус IP54 - само реле не имеет защиты от пыли.
