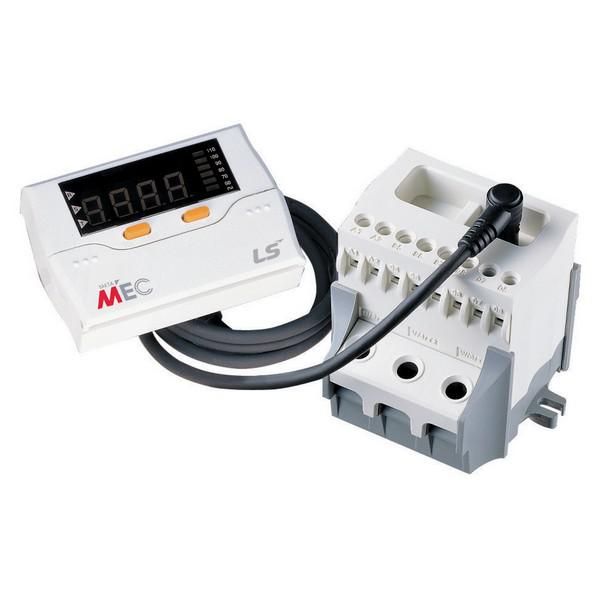

Цифровое реле для защиты электродвигателей DMP60-Ta 220V 2a1b | 3807008300 Lsis

Цифровое реле для защиты электродвигателей DMP60-Ta 220V 2a1b от LS Electric предназначено для надежной защиты двигателей от перегрузок, перекоса фаз и других аварийных режимов. Устройство устанавливается на DIN-рейку и работает в сетях переменного тока 220 В, обеспечивая точную диагностику состояния двигателя без необходимости внешних измерительных приборов.

Назначение и область применения

Цифровое реле для защиты электродвигателей DMP60-Ta 220V 2a1b используется для автоматической защиты трехфазных асинхронных от повреждений, вызванных:

• перегрузкой по току;
• недостатком или потерей одной из фаз (перекос фаз);
• блокировкой ротора;
• перегревом (косвенная оценка через токовые параметры).

Подходит для установки в распределительных щитах промышленного оборудования: насосы, компрессоры, конвейеры, вентиляторы, станки с ЧПУ. Применяется там, где важна долговечность и минимизация простоев.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC) - питание реле осуществляется от сети управления, не требует отдельного источника постоянного тока.
• Номинальный ток: регулируемый диапазон 5–60 А - позволяет настроить порог срабатывания под конкретный двигатель без замены устройства.
• Количество контактных групп: 3 контакта (2 нормально открытых + 1 нормально закрытый) - обеспечивают гибкую коммутацию цепей сигнализации и отключения.
• Тип реле: промежуточное - выполняет функцию преобразования сигнала защиты в команду на отключение контактора или визуальную/звуковую сигналку.
• Способ монтажа: на DIN-рейку типа TS35 - совместимо со всеми стандартными шкафами и панелями.
• Тип подключения: винтовые зажимы - надежное и проверенное соединение проводов, допускающее многократное подключение/отключение.
• Класс точности: 10 - гарантирует минимальную погрешность измерения тока в пределах +-10%, что достаточно для промышленной защиты.
• Тип крепления: защелка - быстрая фиксация и демонтаж без инструментов.

Совместимость и монтаж

Цифровое реле для защиты электродвигателей DMP60-Ta 220V 2a1b монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются три входных клеммы для фаз двигателя (L1, L2, L3) и две клеммы для питания 220 В AC. Выходные контакты подключаются к катушке контактора или световой сигнализации. Кабели должны иметь сечение до 4 мм2 - соответствуют требованиям винтовых зажимов. Перед первым запуском необходимо выставить рабочий ток двигателя с помощью регулировочного потенциометра внутри корпуса - инструкция доступна в документации производителя.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1 для аппаратов управления и защиты. Обеспечивает класс защиты IP20 - безопасно в условиях сухих помещений без воздействия воды и пыли. Наличие сертификатов UL и CE подтверждает соответствие требованиям безопасности Евросоюза и США.

Преимущества

• Цифровая обработка сигнала исключает ложные срабатывания, характерные для тепловых реле.
• Настройка тока в диапазоне 5–60 А - одно устройство покрывает большинство средних двигателей, снижает количество запасных частей на складе.
• Гибкая конфигурация выходных контактов (2NO+1NC) - легко адаптируется под существующие системы управления.
• Механизм защелки позволяет менять реле менее чем за минуту - минимизирует время ремонта.
• Не требуется внешнее питание 24 В DC - экономит место и стоимость в щите.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, брызг или пылевых сред - требует установки в закрытом щите с степенью защиты не ниже IP54.
• Не имеет встроенного термического элемента - не контролирует реальную температуру обмотки, только косвенно по току; для высокоточных задач рекомендовано использовать дополнительно датчик PT100.
• Не поддерживает протоколы связи (Modbus, Profibus) - нельзя интегрировать в систему SCADA без внешнего модуля сбора данных.
• Запрещена работа при напряжении выше 250 В AC - возможен пробой внутренней электроники.

Примеры использования

• Электронасос в системе водообеспечения завода - реле отключает насос при перебоях в фазах, предотвращая выход из строя двигателя.
• Конвейерная лента на пищевом производстве - после длительной нагрузки реле сработает при превышении тока, давая оператору возможность остановить процесс перед перегревом.
• Воздушный компрессор в мастерской - использование DMP60-Ta вместо старого теплового реле позволило снизить число отказов на 40% благодаря более точному определению перегрузки.

Практические советы

• При настройке тока убедитесь, что установленное значение соответствует номинальному току двигателя, указанному на его шильде - не используйте максимальные значения из диапазона без расчета.
• Обязательно проверьте правильность подключения фаз - неверная последовательность может привести к работе двигателя в обратном направлении и некорректной работе защиты.
• Если реле часто срабатывает без видимой причины - проверьте качество контактов в клеммах и наличие скачков напряжения в сети.
• Для обслуживания нескольких двигателей одинаковой мощности можно использовать несколько экземпляров DMP60-Ta 220V 2a1b - они взаимозаменяемы и имеют единый алгоритм настройки.
• Артикул 3807008300 является официальным номером LS Electric - заказывайте оригиналы, чтобы гарантировать срок службы и соответствие спецификациям.
