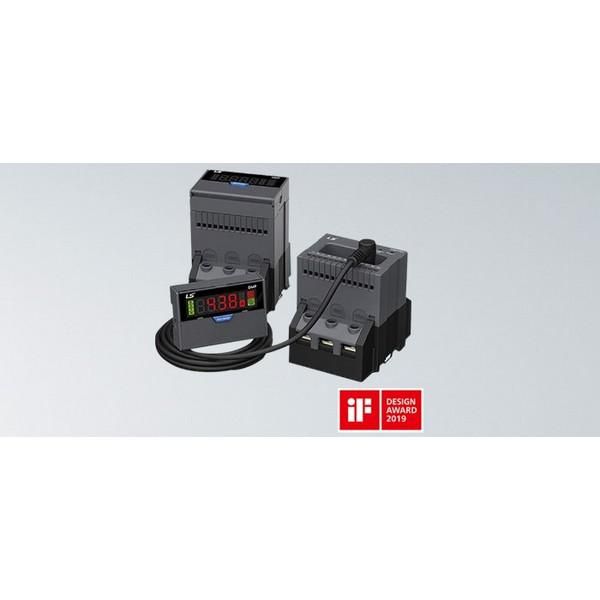

Цифровое реле для защиты электродвигателей DMP06i-S 2a1b AC/DC85~260V 50/60Hz | 3813005500 LSIS

Цифровое реле DMP06i-S от LS Electric предназначено для надёжной защиты электродвигателей от перегрузок, перепадов напряжения и других аварийных режимов. Устройство работает от сети переменного или постоянного тока 85–260 В, что делает его универсальным решением для промышленного оборудования.

Назначение и область применения

DMP06i-S используется для контроля и защиты трёхфазных электродвигателей в системах автоматизации. Он предотвращает выход из строя двигателей за счёт быстрого отключения питания при возникновении опасных условий: перегрева, перегрузки, потери фазы, перекоса тока или недостаточного напряжения. Применяется на насосах, вентиляторах, компрессорах, конвейерах и другом оборудовании с частым запуском/остановкой.

Технические характеристики

• Питание: переменный или постоянный ток 85–260 В, 50/60 Гц - позволяет работать в сетях с колебаниями напряжения;
• Выходы: 2 нормально замкнутых (NC) + 1 нормально открытый (NO) контакта - обеспечивают гибкую интеграцию в цепи управления;
• Защита: перегрузка, потеря фазы, перекос тока, недонапряжение, перенапряжение, задержка по времени при запуске;
• Индикация: светодиоды состояния работы и отказа - позволяют оперативно диагностировать проблему;
• Максимальная коммутационная способность контактов: до 10 А при 250 ВAC - совместимо с большинством магнитных пускателей.

Совместимость и монтаж

DMP06i-S устанавливается на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы с винтовым креплением - достаточно затянуть кабели сечением до 2,5 мм2. Для подключения двигателя используются три входа для токовых сигналов (L1, L2, L3), которые должны соответствовать фазным проводам контролируемого двигателя. Контакты реле подключаются к управляемому устройству - например, к катушке магнитного пускателя. Никаких внешних терморезисторов или датчиков не требует - все параметры определяются внутренними алгоритмами.

Безопасность и стандарты

DMP06i-S соответствует международным требованиям IEC 60947-4-1 и IEC 60947-5-1. Обладает сертификатом CE, что гарантирует соответствие европейским нормам безопасности. Конструкция выполнена с учётом класса защиты IP20 - допускает установку внутри щита, но не рассчитана на работу во влажной или пыльной среде вне корпуса.

Преимущества

• Цифровая обработка сигнала - точнее, чем бimetalлические тепловые реле; снижает количество ложных срабатываний;
• Широкий диапазон рабочего напряжения - обеспечивает стабильную работу даже при проседании напряжения в сети;
• Автономная работа - не нуждается в программировании или настройках для базовой функциональности;
• Удобная индикация - сразу видно причину отключения (перегрузка, потеря фазы и т.д.).

Ограничения применения

• Не предназначен для однофазных двигателей - требуется трёхфазное питание;
• Не имеет встроенной функции защиты от заклинивания ротора - для таких задач рекомендуются модели с расширенными алгоритмами;
• Запрещён монтаж на открытом воздухе или в местах с высокой влажностью - необходима герметичная шкафная установка;
• Не поддерживает удалённый доступ или протоколы связи (Modbus, Profibus); для интеллектуальных систем следует выбирать более продвинутые аналоги.

Примеры использования

• Промышленный воздушный компрессор - отключает двигатель при перегреве и скачке напряжения;
• Горизонтальный конвейер в пищевой промышленности - защищает от обрыва одной фазы;
• Насосная станция водоснабжения - предотвращает сработку при длительном холостом ходе;
• Станок с ЧПУ - обеспечивает безопасную остановку при перегрузке по току.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать ложное срабатывание;
• При использовании в условиях частых пусков (более 10 раз в час) убедитесь, что время охлаждения двигателя достаточное - DMP06i-S учитывает нагрев, но не может компенсировать механический износ;
• Для долговременного обслуживания сохраните документацию с заводскими настройками - сброс устройства восстанавливает значения по умолчанию;
• DMP06i-S от LS Electric можно использовать как замену старым тепловым реле типа LR2 - он занимает тот же размер и подключается аналогично, но даёт больше возможностей.
