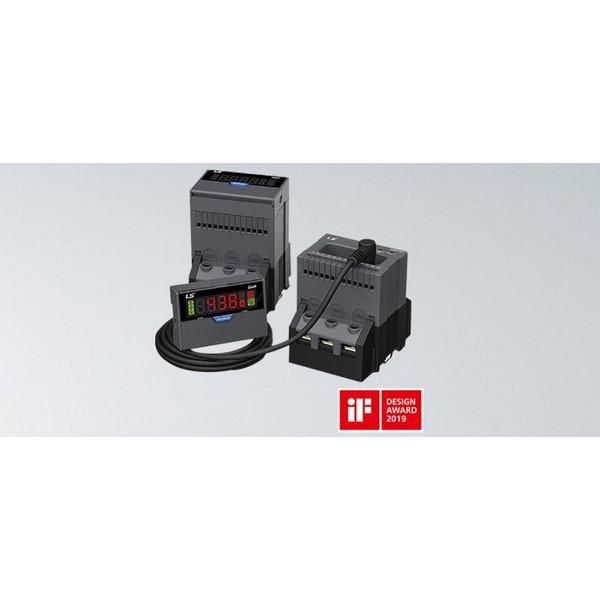

Цифровое реле для защиты электродвигателей DMP65i-S 2a1b AC/DC85~260V 50/60Hz | 3813005600 LSIS

Реле цифровое для защиты электродвигателей DMP65i-S 2a1b AC/DC85~260V 50/60Hz от LS Electric предназначено для надёжной защиты двигателей от перегрузок, перепадов напряжения и других аварийных режимов. Устройство работает от широкого диапазона напряжений питания и подходит для промышленного оборудования с переменным и постоянным током.

Назначение и область применения

Реле цифровое для защиты электродвигателей DMP65i-S 2a1b используется для контроля состояния электродвигателей и предотвращения их повреждения из-за перегрева, заклинивания, перекоса фаз, потери фазы или скачков напряжения. Подходит для установки на станках, насосах, компрессорах, конвейерах и другом оборудовании с асинхронными двигателями. Применяется там, где важна точная диагностика и быстрое реагирование на отказы.

Технические характеристики

• Тип: цифровое реле защиты электродвигателей
• Модель: DMP65i-S 2a1b
• Производитель: LS Electric / LSIS
• Артикул: 3813005600
• Питание: AC/DC 85–260 В, 50/60 Гц - работает как от сети переменного, так и от постоянного тока
• Выходы: 2 нормально замкнутых (NC) + 1 нормально открытый (NO) контакта - позволяют управлять цепями отключения и сигнализации
• Защита: перегрузка, потеря фазы, перекос фаз, блокировка ротора, перенапряжение, недонапряжение
• Индикация: светодиодный индикатор состояния работы и аварии

Совместимость и монтаж

Реле цифровое для защиты электродвигателей DMP65i-S 2a1b устанавливается на DIN-рейку 35 мм. Для подключения используются винтовые зажимы - подходят провода до 2,5 мм2. Контакты рассчитаны на коммутацию нагрузки до 5 А. Перед монтажом проверьте соответствие класса защиты двигателя и выбранного порога срабатывания. Настраивать параметры можно через кнопки на лицевой панели - меню доступно без программатора.

Безопасность и стандарты

Устройство соответствует международным требованиям безопасности IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает гальваническую развязку входных цепей управления и выходных контактов. Не содержит опасных материалов согласно RoHS.

Преимущества

• Широкий диапазон питания (AC/DC 85–260 В) позволяет использовать реле в сетях с нестабильным напряжением
• Цифровая система защиты обеспечивает высокую точность срабатывания и исключает ложные срабатывания
• Гибкая настройка параметров без внешнего оборудования
• Чёткая индикация причин аварии - снижает время простоя при ремонте
• Стандартный форм-фактор и совместимость с DIN-рейкой - легко заменить аналогичные устройства

Ограничения применения

• Не предназначен для защиты двигателей мощностью выше 100 кВт - требуется проверка по току нагрузки
• Не имеет функции термического моделирования по температуре окружающей среды - при экстремальных условиях рекомендуется дополнительный контроль
• Не поддерживает протоколы связи (Modbus, Profibus) - нельзя интегрировать в системы автоматизации без внешних модулей
• Не защищает от коротких замыканий - необходимо применять дополнительно автоматические выключатели или предохранители

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения - предотвращает перегрев при работе без воды
• Контроль двигателя конвейера на пищевом производстве - отключает оборудование при заклинивании роликов
• Обеспечение безопасной работы воздушного компрессора - реагирует на перепады напряжения в сети
• Автоматизация станков ЧПУ - отключение при потере одной фазы в трёхфазном питании

Практические советы

• Перед первым запуском обязательно задайте токовый порог срабатывания - он должен соответствовать номинальному току двигателя
• Проверяйте плотность затяжки контактных зажимов - слабый контакт вызывает нагрев и ложные срабатывания
• Если двигатель часто запускается - увеличьте время задержки перед срабатыванием при перегрузке
• Не устанавливайте устройство рядом с источниками сильных ЭМИ - возможны помехи в работе цифровой платы
• При замене старого теплового реле - учтите, что DMP65i-S требует меньшего места, но нуждается в правильной настройке
