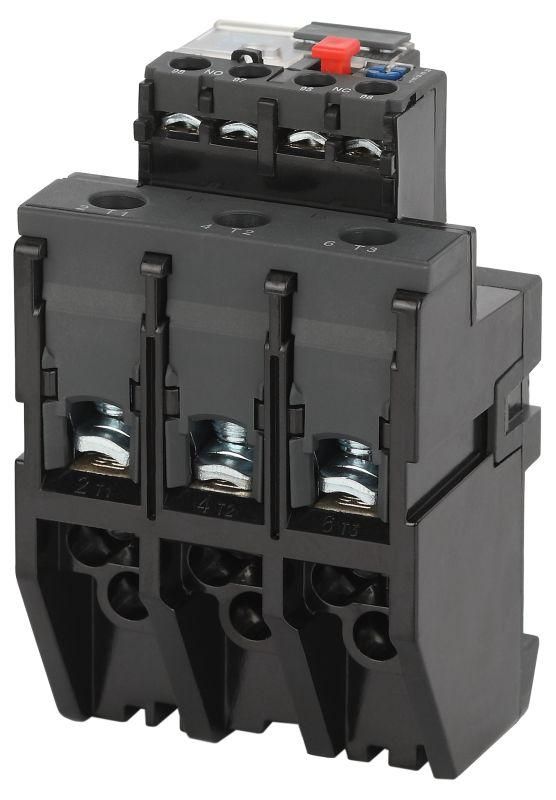

Реле электротепловое PRO DRT30-0023-0032-E РТИ-3353 23-32А | Б0050417 ЭРА

Реле электротепловое РТИ-3353 23-32А DRT30-0023-0032-E - это защищающее оборудование для электродвигателей, предназначенное для отключения питания при перегрузках и других аварийных режимах. Бренд ЭРА выпускает эту модель как часть надёжной серии РТИ, которая устанавливается прямо на контакторы и работает без внешнего источника питания.

Назначение и область применения

Реле электротепловое РТИ-3353 23-32А DRT30-0023-0032-E защищает электродвигатели от:

• перегрузки по току;
• асимметрии напряжений между фазами;
• затянутого запуска (длительного набора оборотов);
• заклинивания ротора.

Устройство применяется в системах управления двигателями насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с частыми пусками. Монтируется исключительно на контакторы серий КТИ и КМИ.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который реле способно контролировать без срабатывания.
• Максимальное рабочее напряжение: 600 В - допустимый уровень напряжения в цепи силового контура.
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд; обеспечивает согласованную защиту двигателей средней мощности.
• КОНТАКТЫ: один нормально открытый (НО) и один нормально закрытый (НЗ) контакт - используются для сигнализации состояния (например, “отключение” или “нормальная работа”).
• Автоматический перезапуск: да - после остывания биметаллического элемента реле само восстановит работу, если причина срабатывания устранена.
• Способ монтажа: непосредственное крепление - устанавливается на специальные направляющие контакторов, без дополнительных кронштейнов.
• Тип присоединения: винтовые зажимы - провода фиксируются болтами, обеспечивают прочное и долговечное соединение.

Совместимость и монтаж

Реле электротепловое РТИ-3353 23-32А DRT30-0023-0032-E совместимо только с контакторами серии КТИ и КМИ. Его нельзя использовать самостоятельно - требуется установка на шины этих контакторов. Присоединение силовой цепи выполняется через винтовые клеммы: сечение провода рекомендуется 1,5–6 мм2. Подключение сигналов с контактов (НО/НЗ) осуществляется отдельными проводами в цепь управления или сигнализации. Перед монтажом проверьте соответствие тока нагрузки номинальному значению 32 А.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает безопасную работу в условиях повышенной температуры окружающей среды до +40 C. Защита от короткого замыкания не реализована внутри самого реле - обязательна установка предохранителей или автоматических выключателей с номиналом, соответствующим току срабатывания (до 32 А).

Преимущества

• Не требует внешнего питания - работает за счёт тепла от протекающего тока, что повышает отказоустойчивость.
• Автоматический перезапуск снижает необходимость вручную включать оборудование после снятия перегрузки.
• Стандартная форма и габариты позволяют легко менять реле на аналогичные модели из серии РТИ.
• Жесткая механическая связь с контактором минимизирует риск некорректного подключения.

Ограничения применения

• Не переменных нагрузок выше 32 А - превышение вызывает преждевременный выход из строя.
• Не защищает от короткого замыкания - обязательно использование дополнительной защиты.
• Не подходит для установки вне контакторов - отсутствуют крепления для самостоятельного монтажа.
• Чувствителен к высоким температурам окружающей среды (>+40 C): возможны ложные срабатывания.
• Не используется в сетях с частотой ниже 50 Гц или выше 60 Гц - рассчитано только на стандартную промышленную частоту.

Примеры использования

• Защита двигателя воздушного компрессора на заводе с частыми пусками.
• Обеспечение безопасности насосной станции в системе водоснабжения.
• Контроль работы конвейера на пищевом производстве, где возможны забивания материала.
• Поддержание работоспособности вентиляционных установок в помещениях с ограниченным доступом персонала.

Практические советы

• Перед установкой проверьте реальный ток нагрузки двигателя - он должен находиться в пределах 80–100 % от 32 А.
• При использовании в условиях пыли или влаги - убедитесь, что контактор имеет достаточную степень защиты IP54 и выше.
• После каждого срабатывания дайте реле остыть 5–10 минут перед повторным включением - особенно важно при частых перегрузках.
• Если двигатель часто запускается, выбирайте класс защиты 10A вместо 10B - они быстрее реагируют на длительные перегрузки.
• Проверяйте состояние винтовых клемм каждые 6 месяцев - ослабление контакта увеличивает нагрев и риск отказа.
